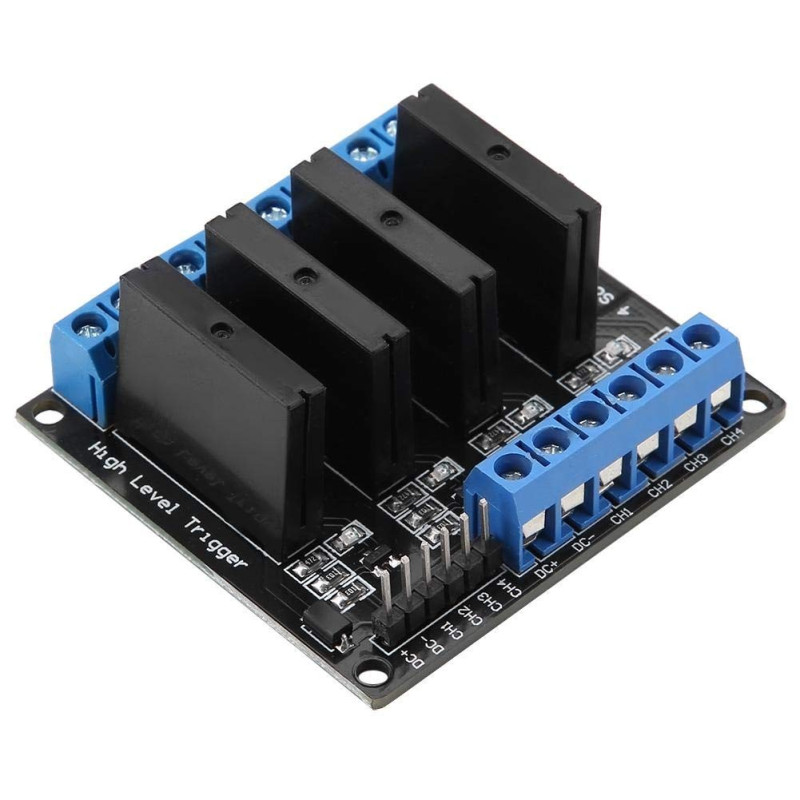

Releu Solid State 4 Canale Activ HIGH

Descrierea produsului:

Releu solid-state cu comanda la 5V.

Fiecare canal suporta maxim 240V AC (50/60Hz), 2A cu siguranta rezistiva 250V 2A. Comutarea releului (inchiderea circuitului) se realizeaza prin setarea pinului corespunzator la nivelul 5V (HIGH LEVEL TRIGGER).

ATENTIE - Produsul are nevoie de racire adecvata in functie de nivelul intensitatii curentului utilizat. In cazul in care racirea nu este asigurata corespunzator, acestea se vor defecta si va duce automat la pierderea garantiei.

Pentru racire este nevoie sa atasati un radiator (nu este inclus) si sa asigurati un flux de aer corespunzator: carcasa sa fie aerisita sau sa folositi un ventilator (nu este inclus)

Releele de tip solid state de pe modul necesita prezenta unei sarcini cu un consum cuprins intre 0.1A - 2A pentru a functiona.
In lipsa unei sarcini alimentate releele nu vor inchide circuitul.

Specificatii tehnice:

Tensiune comanda: 5V DC
Tensiune sarcina: 240V AC (50/60Hz).
Curent maxim sarcina: 2A
Dimensiuni totale modul ( L*W*H): 57.2*55*25
Producator releu: OMRON
Part number: G3MB-202P, 5V version.

Schema de conectare

Pentru controlul becurilor se folosesc pinii legati la CH1-CH4.

Comutarea releului (inchiderea circuitului) se realizeaza prin setarea pinului corespunzator la nivelul 5V (HIGH LEVEL TRIGGER).

Continutul coletului:

1x buc. modul relee solid state 4 canale high level trigger
