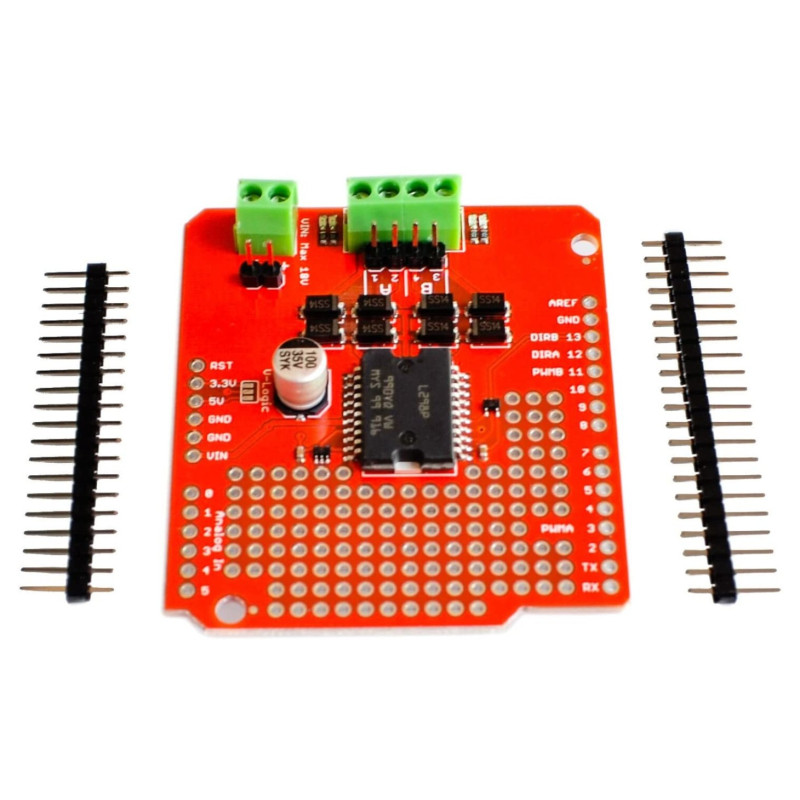

Ardumoto L298P Shield

Descriere

Aceasta versiune de placa permite o tensiune de alimentare de 3.3 sau 5.0 V, o versiune de conectare a pinului VIN imbunatatita, iar intrarea PWM a fost mutata pe pinul 3. Acest shield este creat pentru Arduino si are ca scop controlarea a 2 motoare de curent continuu. Bazat pe modelul de punte H cu L298, Ardumoto permite un curent de pana la 2 A pentru fiecare canal. Placa de baza se alimenteaza din acelasi VIN cu placa Arduino si foloseste inclusiv ledurile albastru si galben pentru a indica directia activa.

Controlul motorului care este atasat la iesirea 1/2, este conectat la linia digitala 12(directia A) si linia digitala 3(PWM A)

Controlul motorului care este atasat la iesire 3/4, este conectat la linia digitala 13(directia B) si linia digitala 11(PWM B)

ATENTIE - Shieldul se amplaseaza pe o placa de dezvoltare UNO avand grija ca pinii din shield sa nu atinga conectorul USB al placii UNO [recomandam sa folositi un material izolator electric (de ex. hartie) intre acestea].

Specificatii

Tip: Logic ICs
Tensiune alimentare: 3.3 sau 5 V
Temperatura functionare: -30-85°C
Personalizabil: DA
Model: L298P
Numar leduri: 2(albastru si galben)
Curent maxim admis per canal: 2 A

Continutul pachetului:

1x Ardumoto L298P Shield

1x Bareta pini tata
