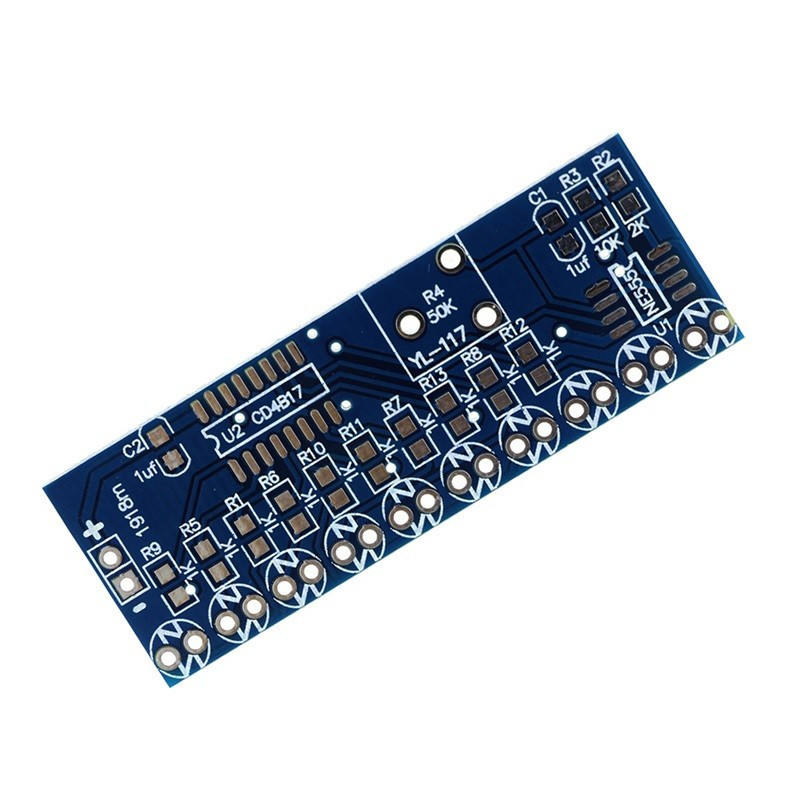

Kit Învățare cu NE555 + CD4017 și LED-uri

Descrierea produsului:

CD4017 si NE555 sunt cipuri foarte versatile. Puteti gasi sute de experimente electronice care utilizeaza aceste 2 cipuri.

In acest proiect, NE555 a fost configurat intr-un mod nestabil si trimite impuluri la o frecventa setata catre CD4017. 10 bucati de LEDuri de 5mm au fost conectate si se vor aprinde pe rand unu cate unu iar perioada de aprindere (viteza) poate fi modificata cu ajutorul potentiometrului de pe pcb.

Specificatii tehnice:

• Alimentare: 3-14.5V;
• Dimensiuni PCB: 74 x 33mm;
• Chip: NE555, CD4017;
• Viteza poate fi ajustată din potențiometru;
• 10 LEDuri.

Schema circuitului:

Garantie:

  Kiturile sunt garantate pe componente, acestea trebuie măsurate și testate individual înainte de momentul asamblării.
  Deoarece asamblarea se face de către personal neautorizat, în condiții necunoscute sau în stadii necunoscute de finalizare, nu ne putem asuma nicio răspundere legală legată de funcționarea dispozitivelor asamblate de către orice terță parte.
