LCD 2004 Albastru

Descrierea produsului:

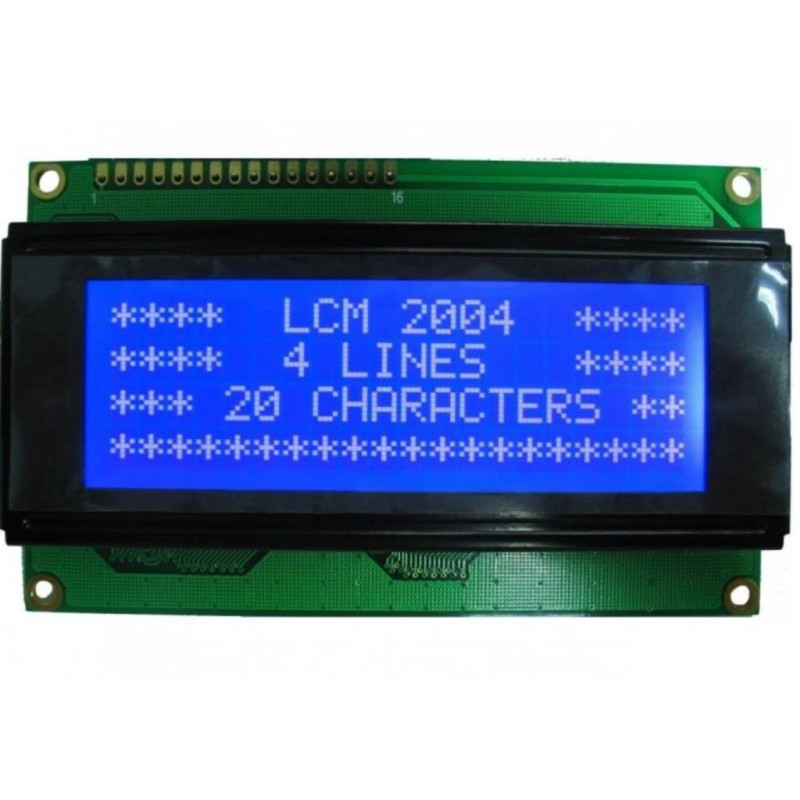

Modulul LCD 2004 afiseaa 4 linii a cate 20 de caractere. Este ideal pentru proiecte de electronica ce au de afisat mai multa informatie. Acesta poate fi folosit cu usurinta si în conditii de iluminare joasa deoarece are si lumina de fundal.De asemenea lumina de fundal trebuie protejata printr-o rezistenta sau un potentiometru de 2k. Pentru reducerea pinilor folositi la legarea LCD-ului la controler se poate folosi un modul I2C.

Specificatii tehnice:

Tensiune de alimentare: 5V;
Curent: 2 mA;
Tensiune alimentare backlight: 4.2V;
Curent lumina de fundal: 250mA (MAX).
Dimensiuni: 98mm x 60mm x 14mm

ATENTIE: Desi in unele poze pot aparea barete de pini cositorite, acestea NU SUNT INCLUSE in colet si nu oferim servicii de cositorire pentru acestea.

EXEMPLU DE CONECTARE ARDUINO IDE:

Pentru realizarea acestui exemplu de conectare aveti nevoie de urmatoarele:

1x Placa de dezvoltare UNO || Referinta: TXVMOK_DB-UNO-R3
1x Modul I2C pentru LCD 1602 2004 || Referinta DWYBHV_IIC
diferite fire necesare pentru realizarea legaturilor electrice

1. Conexiuni:

In prima faza vom asigura conexiunile intre dispozitive ca in imaginea de mai jos

2. Verificam adresa i2c in Arduino IDE cu ajutorul codului "i2c_scanner" din sectiunea "Descarcari".

3. Adaugam si libraria pentru LCD,care de asemenea se gaseste la "Descarcari", dupa care deschidem un exemplu din acea librarie, modificam adresa cu cea gasita anterior si incarcam programul.

Este posibil sa fie necesar sa ajustati potentiometrul prezent pe modulul I2C pentru ca lcd-ul sa afiseze carcaterele.

Conexiuni

pin 1: Vss;
pin 2: Vdd;
pin 3: Vo - contrast LCD (între Vss și Vdd V);
pin 4: RS;
pin 5: R/W;
pin 6: E - enable;
pin 7 - 14: DB0 - DB7;
pin 15: V+ backlight;
pin 16: V- backlight

Continutul coletului:

1x buc. LCD 2004 Albastru
