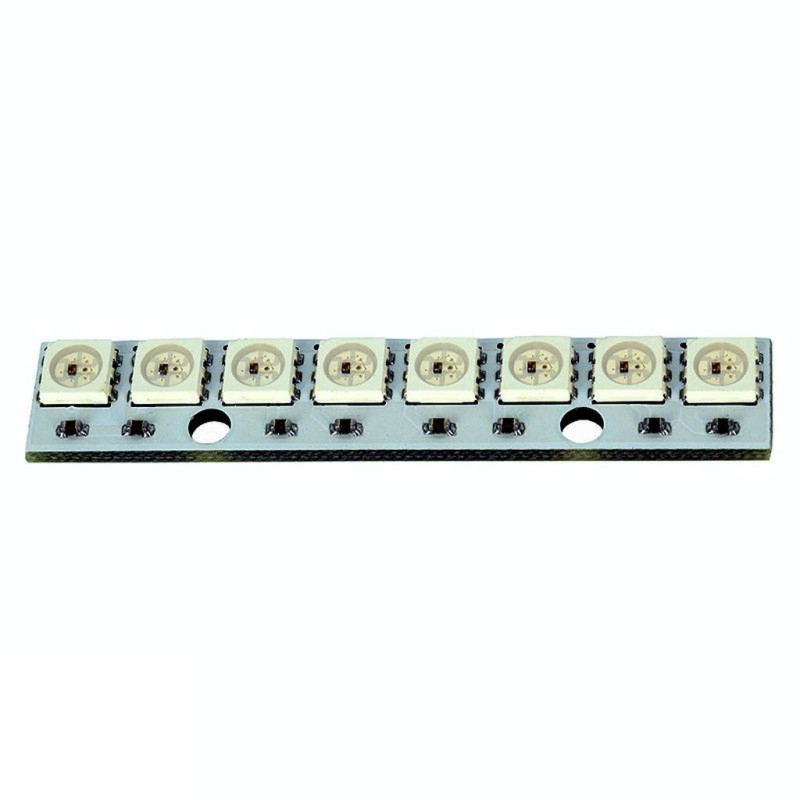

Bară de neopixeli WS2812 cu 8 LED-uri

Descriere

WS2812 LED bar contains eight controllable RGB LEDs. They can be independently controlled using only two digital pins.

Specificatii

Model: 8 5050 full color LED module
Size: 11 mm x 15 mm
Chip: WS2811 (built-in LED)
LED: 5050 Package RGB full-color
Voltage: 5 V

Continutul pachetului:

1x Bară de neopixeli WS2812 cu 8 LED-uri

Observație: LED-urile se alimentează pe pinii 4-7VDC și GND, și comunică prin DIN și DOUT astfel: pe pinul DIN primește un semnal dreptunghiular de la Arduino. Se pot înseria mai multe module de LED-uri, conectând DOUT la terminalul DIN al următorului modul.

Pentru a înțelege modul de interpretare a datelor, urmăriți imaginea: un semnal cu valoare logică 1 timp de 0.35 us și valoare logica 0 pe o perioadă de 0.8 us va fi interpretat ca un bit cu valoarea 0. Un semnal cu valoarea logică 1 timp de 0.7 us și valoare logică 0 timp de 0.6 us va fi considerat un bit cu valoarea 1. Pentru a controla toate LED-urile se trimit 24 de astfel de biți și un semnal de reset – un semnal LOW pe o perioadă de 50 us.

Să ne reamintim că LED-urile RBG conțin în interior 3 LED-uri: roșu, albastru, verde. Primii 8 biți vor comanda LED-urile verzi din cele 8 LED-uri RBG, următorii 8 biți vor comanda LED-urile roșii, iar ultimii 8 biți trimiși înainte de semnalul de reset vor comanda LED-urile albastre.
Cel mai ușor mod de a utiliza banda de LED-uri este folosirea unei biblioteci care are deja funcții implementate pentru generarea semnalelor necesare.
