Matrice LED-uri 8x8 Rosu + circuit de control (kit)
  • Matrice LED-uri 8x8 Rosu + circuit de control (kit)

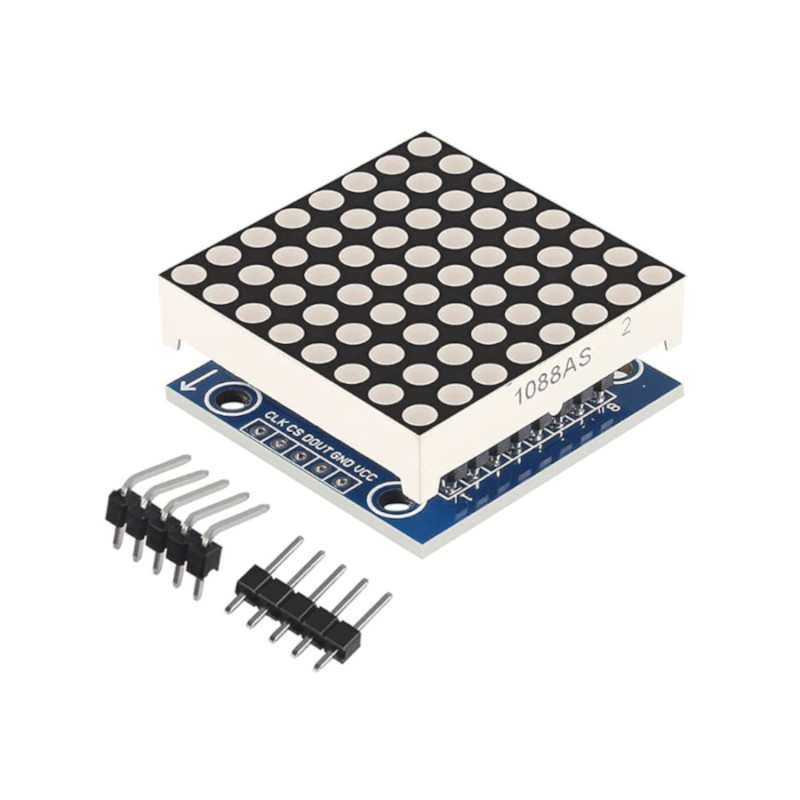

Matrice LED-uri 8x8 Rosu + circuit de control (kit)

WIVFTK_RED
Matrice LED-uri 8x8
15,48 lei
Include TVA
Cantitate
115 Produse

  Livram și în lockere

Preț de la 10.27 LEI
Ridică-ți comenzile când vrei tu!

  Livrare rapidă: o zi lucrătoare!

Comandă până la ora 14:00 și expediem astăzi coletul

  Garantie 2 ani

Produse sigure, fără griji!

  Retur simplu în 14 zile

Produse nefolosite? Retur fără întrebări!

Descriere

Descrierea produsului:

Acest modul este ideal pentru a controla panouri de afisaj, mai ales matrici de led-uri. El are 16 pini de output pentru a controla 8x8 led-uri cu configuratie de catod comun.

Luminozitatea led-urilor poate fi controlata de catre acest circuit integrat și nu are nevoie de rezistențe de limitare în serie cu led-urile.

Specificatii tehnice:

Tensiune de alimentare: 5 V
Culoare led-uri: Rosu
Consum de curent (maxim): 330mA

Exemplu practic:

Conexiune cu placi compaibile arduino UNO:

PIN2 ------------------LOAD sau CHIPSELECT (CS) al modului LED

PIN3------------------CLOCK al modului LED

PIN4 ------------------DATAIN (DIN) al modului LEDe

+5V ------------------VCC al modului LED

GND ------------------GND al modului LED

Libraria folosita in exemplul de mai jos o gasiti la urmatorul LINK
Dupa descarcare fisierului .ZIP, acesta trebuie incarcat in Arduino IDE:
Sketch-->Include library-->Add .ZIP library..

Exemplu de cod:

#include "LedControlMS.h"
//pin 4 is connected to the DataIn
//pin 3 is connected to the CLK
//pin 2 is connected to LOAD
#define NBR_MTX 1 //number of matrices attached is one
LedControl lc=LedControl(4,3,2, NBR_MTX);
void setup(){
for (int i=0; i< NBR_MTX; i++){
lc.shutdown(i,false);
/* Set the brightness to a medium values */
lc.setIntensity(i,8);
/* and clear the display */
lc.clearDisplay(i);
delay(100);
}
}
void loop() {
lc.writeString(0,"CIRCUITDIGEST");//sending characters to display
lc.clearAll();//clearing the display
delay(1000);
}

Continutul coletului:

1 x matrice LED-uri 8x8 cu pcb populat

1 x bareta 5 pini la 90 de grade

1 x bareta 5 pini la verticali
