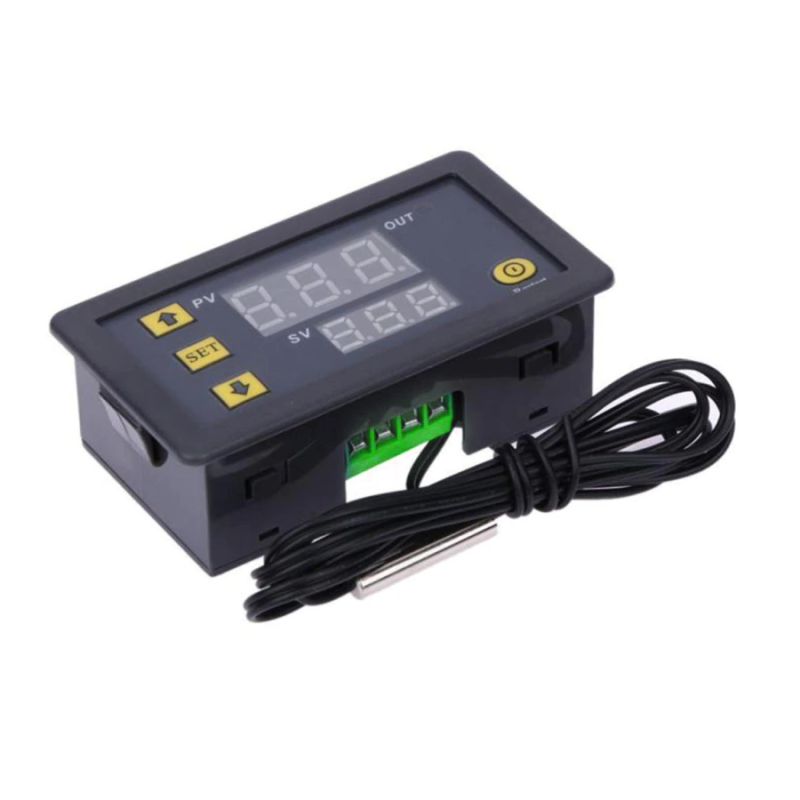

Modul temporizator releu 12V

Descrierea produsului:

Modul cu senzor de temperatura NTC si releu destinat proiectelor care necesita controlarea temperaturii. Acesta poate fi integrat in multe proiecte datorita designului care permite atasarea usoara la un panou.

Specificatii tehnice:

Tensiune de alimentare: 110-220V AC
Curent si tensiune maxima pe releu: 10A/250V AC sau 20A/12V DC
Conditii de operare: temperatura -10-60°C , umiditate 20%-85%RH
Temperaturi maxime controlate: -50°C - 120°C
Rezolutie: 0.1°C(-9.9-99.9); 1°C(restul)
Senzor: NTC10K rezistent la apa
Lungime fir senzor: 1m

Dimensiuni:

Schema de conectare:

Functie display:

PV: temperatura actuala
SV: temperatura setata

Pentru intrarea in modul de setare a programelor tineti apasat butonul SET timp de 1-2 secunde.

Descrierea programelor:

P0: mod de incalzire sau de racire (H=incalzire, C=racire).

P1: hysteresis - diferenta intre temperatura la care termostatul se opreste si temperatura la care acesta reporneste (0.1°C-30°C).

P2: setarea limitei superioare de temperatura (P3 ~ +120°C)

P3: setarea limitei inferioare de temperatura (-55°C ~ P2)

• Functiile P2 si P3 doar limiteaza range-ul pentru temperaturile ce pot fi setate - de ex. daca P2 este setat la 50°C iar P3 este setat la 20°C atunci setarea temperaturi (pe displayul SV) se poate face doar intre 20°C si 50°C.

P4: ajustarea/reglarea/calibrarea temperaturii (-10°C ~ +10°C)

P5: timpul de delay (intarziere) a pornirii (0 ~ 10 minute)

P6: alarma de temperatura inalta (ON ~ OFF)

P7: blocarea setarilor: (ON ~ OFF)

P8: revenire la setarile din fabrica (ON ~ OFF)

Continutul coletului:

1x buc. controler de temperatura digital de panou 110-220V AC

1x buc. senzor temperatura
