Descrierea produsului:

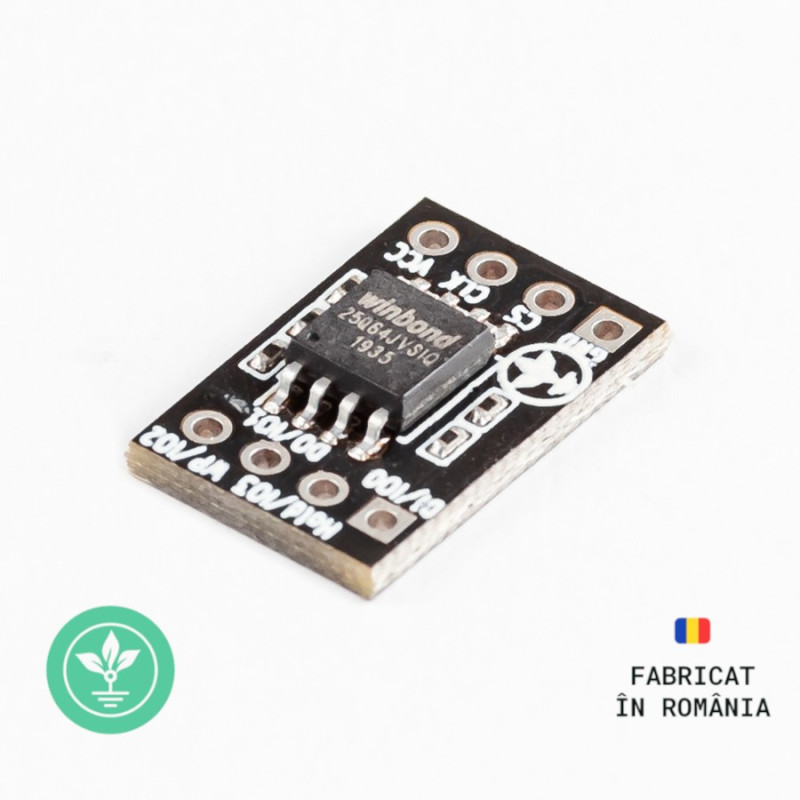

Modulul de memorie flash este un modul de memorie nevolatila de 64Mbiti care ofera o solutie pentru proiectele in care spatiul, pinii si puterea sunt limitate. Acesta utilizeaza cipul W25Q64JVSSIQ ,seria 25Q prezinta flexibilitate si performanta dincolo de dispozitivele "Serial Flash" uzuale. Sunt ideale pentru tehnica "code shadowing", executand cod direct din SPI, stocand inregistrari, text si date.

Pentru mai multe detalii despre W25Q64JVSSIQ puteti vizualiza datasheet-ul in seciunea descarcari

Specificatii tehnice:

Interfata: SPI
Capacitate: 64M-bit / 8M-byte
Tensiune de operare: 2.7~3.6V
Dimensuni pcb: aprox 17x10.5 mm

Exemplu de conectare Arduino IDE:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Placa de dezvoltare GroundStudio Jade Nano || Referinta WFYELH_GS
1x Convertor nivel logic I2C bidirectional 4 canale de la 5V la 3V || Referinta NYTCGM_I2C-5V-3V
1x Modul memorie flash GroundStudio || Referinta CSQKCK_GS sau NKEMIZ_GS
diferite fire pentru realizarea legaturilor electrice

Pasul 1 - Diagrama pentru realizarea conexiunilor fizice:

Nano-----------------Level shifter--------SPI Flash
5V---------------------HV
3V3-------------------LV---------------------- VCC
GND------------------GND || GND------ GND
D12(MISO)---------HV3 || LV3--------- DO
D11(MOSI)---------HV4 || LV4--------- DI
D13(SCK)------------HV1 || LV1-------- CLK
D10(SS)--------------HV2 || LV2--------- CS

Pasul 2 - Descarcati Arduino IDE:

Arduino IDE

Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 3 - Conectati placa de dezvoltare la computer:

Dupa conectarea initiala prin cablu usb-c, computerul va incera sa caute un driver compatibil. In cazul acesta se va conecta direct la windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat.

Pasul 4 - Realizarea setarilor necesare in Arduino IDE:

Pentru selectarea boardului mergeti in meniul "Tools", apoi apasati pe butonul board asigurandu-va ca "Arduino Nano" este selectat.

Dupa selectarea boardului, in meniul Tools va aparea o sectiune noua "Processor". Aici va trebui selectata optiunea "ATmega328P".

In continuare , trebuie sa ii spunem IDE-ului Arduino la care dintre porturile seriale ale computerului nostru este conectat la Jade Nano. Pentru aceasta, mergeti din nou la "Tools", apoi selectati portul COM al Jade Nano.

Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade Nano, deconectati-l pentru o clipa si verificati in "Device Manager" meniul "Ports" pentru a vedea care dintre acestea dispare.

Pasul 5 - Instalare librarie Adafruit SPIFlash:

Selectati Tools->Manage Libraries... si cautati si instalati Adafruit SPIFlash impreuna cu toate librariile dependente indicate.

Versiunea 4.2.1 poate fi descarcata inclusiv din sectiunea Descarcari si instalata folosind meniul Sketcg -> Include Library -> Add .ZIP Library...

Pasul 6 - Incarcarea codului:

Din meniul File -> Examples -> Adafruit SPIFlash selectati si incarcati codul "flash_info".

In Serial Monitor setat pe baud 115200 se va afisa un mesaj asemanator cu cel din imaginile de mai jos in functie de dimensiunea flash-ului folosit:

Continutul coletului:

1x buc modul memorie flash

2x buc. bareta 1*4 pini tata

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
