Toxic Gas Alarm Liquefied Gas Natural Combustible Leakage Leak Gases Detection Alarm Module Sensor Electronic Production DIY Kit

Descrierea produsului:

Kit DIY cu ajutorul caruia se poate realiza un circuit de alarma pentru detectia gazelor periculoase.

Pentru asamblarea acestui kit sunt necesare cunostinte de electronica de baza!

Kitul va fi livrat neasamblat si necositorit. Nu oferim servicii de asamblare/cositorire pentru el.

Pentru asamblarea acestui kit aveti nevoie de mai multe unelte si accesorii (letcon/ciocan de lipit, ,cositor/fludor, colofoniu/flux, tresa absorbanta, etc) care nu sunt incluse in kit.

Cositorirea se realizeaza in pozitia marcata pe pcb respectand valoarea si polaritatea indicata pe acesta. Recomandam cositorirea componentelor cu inaltime mica inaintea celor cu inaltime mai mare.

Kiturile sunt garantate pe componente, acestea trebuie măsurate și testate individual înainte de momentul asamblării.
Deoarece asamblarea se face de către personal neautorizat, în condiții necunoscute sau în stadii necunoscute de finalizare, nu ne putem asuma nicio răspundere legală legată de funcționarea dispozitivelor asamblate de către orice terță parte.

Specificatii tehnice:

Tensiune maxima comutata: 30 3A DC / 250V 3A AC

Gaze detectate: H2, CO, CH4, C2H6, C3H8, C4H10, etc.

Dupa alimentare senzorul are nevoie de un timp minim de 24 ore de functionare pentru incalzire si calibrare.

* Datasheet senzor MQ-2 disponibil in sectiunea "Descarcari".

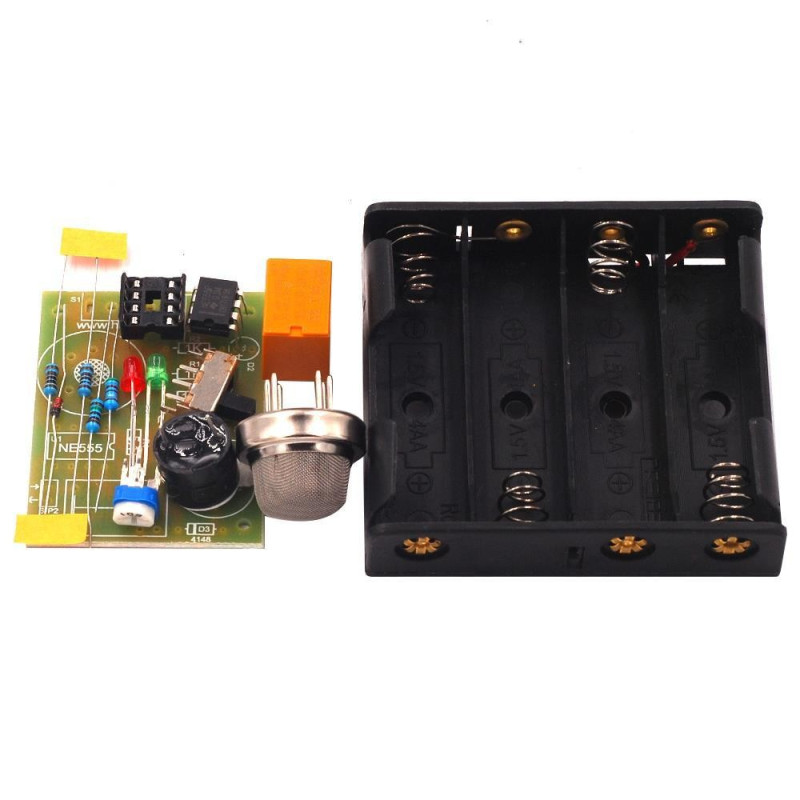

Continutul coletului:

1x buc. placuta PCB
1x buc. senzor MQ2
1x buc. buzzer activ
1x buc. adaptor IC 8P
1x buc IC NE555
1x buc. releu 5V
1x buc. LED 3MM verde
1x buc. LED 3MM rosu
1x buc. potentiometru 10K
1x buc. dioda 1N4148
2x buc. rezistenta 1K
1x buc. rezistenta 130/147 ohm
1x buc. rezistenta 5.1 ohm
1x buc. buton slider 2 pozitii
1x buc. adaptor 4 baterii AA 1.5V
