Descrierea produsului:

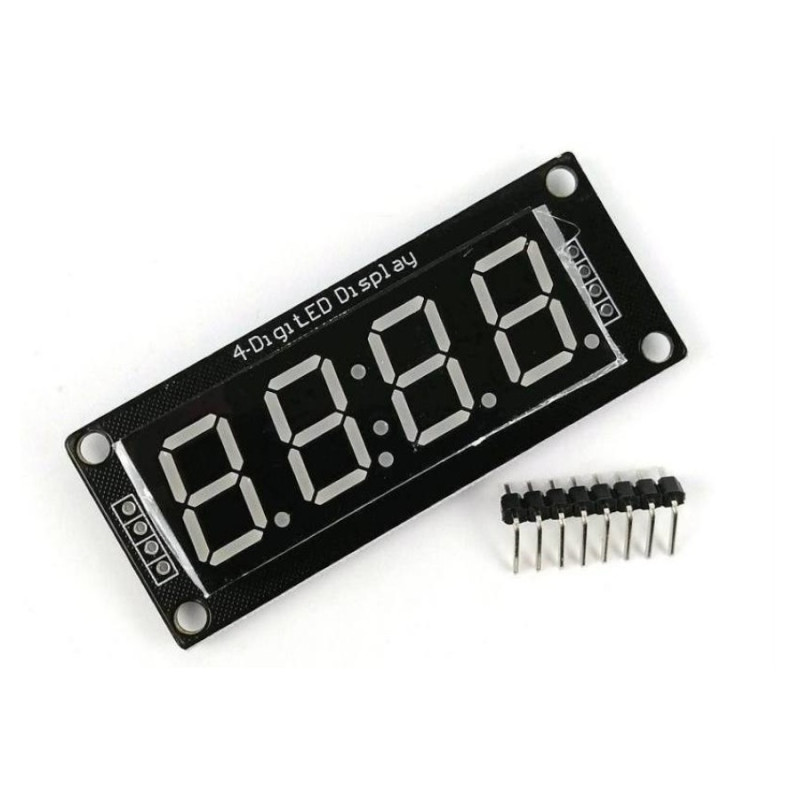

Acest modul de afișare se bazează pe cipul TM1637 cu controler de afișare și este disponibil cu cifre roșii, verzi sau albastre de 0,056" și două puncte pentru aplicații de ceas.

ATENTIE: - Cele 4 puncte zecimale de pe display nu sunt conectate la pinii display-ului astfel ca acestea nu pot fi aprinse (doar cele 2 puncte de ceas pot fi controlate).

Modulul funcționează cu o tensiune de 5 volți, iar interfața este serială cu două fire, similară, dar nu compatibilă cu I2C.

TM1637 este un driver LED cu șapte segmente care comunică în serie și poate controla până la șase cifre. În afară de pinii de alimentare, necesită doar un pin de date și un pin de ceas.

Datasheet driver TM1637 disponibil in format pdf in sectiunea "Descarcari".

Specificatii tehnice:

VCC: 5V

Culoare segmente: Albastru

Dimensiuni: lungime 66mm, latime 27.9mm , inaltime 11.9 mm

Exemplu de conectare Arduino IDE:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Placa de dezvoltare Jade Uno || Referinta ETVTCH_GS

Pasul 1 - Descarcati Arduino IDE

Arduino IDE

Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 2 - Conectati Jade Uno la computer

Dupa conectarea initiala prin cablu usb-c, computerul va incera sa caute un driver compatibil. In cazul acesta se va conecta direct la windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat.

Pasul 3 - Realizarea setarilor necesare in Arduino IDE.

Pentru selectarea boardului mergeti in meniul "Tools", apoi apasati pe butonul board asigurandu-va ca Arduino Uno este selectat.

In continuare , trebuie sa ii spunem ID-ului Arduino la care dintre porturile seriale ale computerului nostru este conectat la Jade Uno. Pentru aceasta, mergeti din nou la "Tools", apoi plasati cursorul pe Serial Port si selectati portul COM al Jade Uno.

Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade Uno, deconectati-l pentru o clipa si verificati meniul pentru a vedea care dintre acestea dispare.

Pasul 4 - Realizarea conexiunilor necesare:

Conectati placa de dezvoltare la modulul display digital in felul urmator:

GND __________ GND

5V __________ VCC

2 __________ CLK

3 __________ DIO

Pasul 5 - Instalarea librariei:

In meniul Tools -> Manage Libraries... -> Library Manager cautati si instalati libraria TM1637 by Avishay Orpaz.

Pasul 6 - Incarcarea codului:

Din meniul File -> Examples -> TM1637 selectati TM1637Test si incarcati-l in placa de dezvoltare apasand butonul Upload.

Dupa incarcarea codului display-ul va efectua diferite exemple de afisare de valori (caractere).

Continutul coletului:

1x buc. modul display ceas LED 7 segmente
