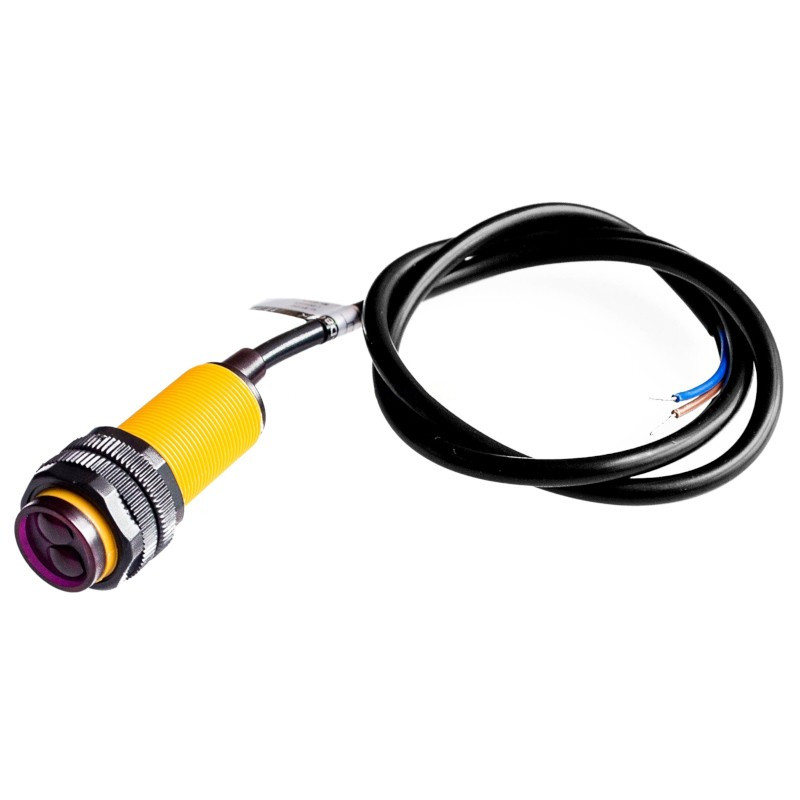

Switch senzor fotoelectric IR 5V E18-D80NK

SPECIFICAȚII TEHNICE:

Tensiunea de alimentare: 5 V DC;
Curent consumat: < 25 mA;
Distanță de detecție: 3 - 80 cm (ajustabil);
Timp de răspuns: <2 ms;
Lungime cablu: 45 cm;
Diametru: 18 mm;
Detectează obiecte transparente dar și opace.
Tip senzor: NPN-NC (normal inchis), la detectarea prezentei va scoate 0V pe firul negru.

EXEMPLU DE CONECTARE:

1. Alimentați senzorul.

Alimentarea senzorului se realizează prin intermediul firelor maro (VCC) și albastru (GND).

ATENȚIE!!! Aveți grijă să respectați polaritatea altfel riscați să defectați iremediabil produsul.

2. Conectați senzorul la o placă de dezvoltare Arduino.

Senzorul are ieșire digitală astfel încât acesta detectează dacă un obiect se află în raza de detecție dar nu și măsoară distanța până la obiect. De asemenea aveți nevoie și de un rezistor PULL UP de 10 kΩ pentru a funcționa corespunzător.

Schema de conectare este următoarea:

3. Citirea datelor.

Pentru a afla dacă senzorul a detectat un obiect sau nu în raza de detecție, trebuie să utilizați comanda digitalRead(pinDigital); . În schema atașată mai sus, pinDigital are valoarea 7. Dacă valoarea returnată este 0 atunci a fost detectat un obiect.

Exemplu de cod pentru placa de dezvoltare UNO:

CONTINUTUL COLETULUI:

1x Senzor IR obstacole 3-80cm
