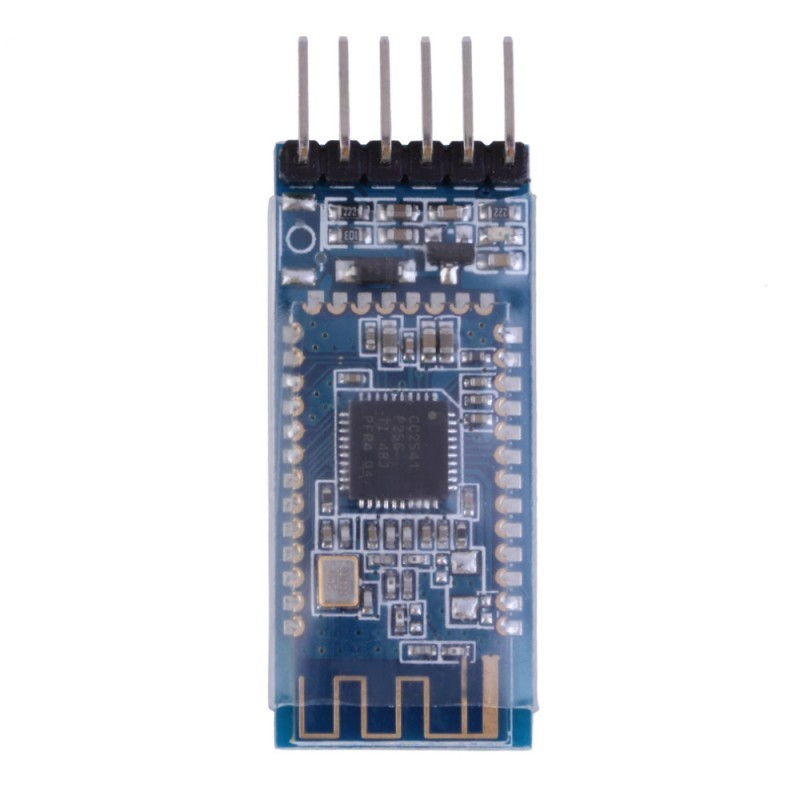

Modul bluetooth 4.0 BLE CC2540 CC2541
  • Modul bluetooth 4.0 BLE CC2540 CC2541

Modul bluetooth 4.0 BLE CC2540 CC2541

ZTAXTI_BT4.0-CC2540
Modul bluetooth 4.0 BLE CC2540 CC2541
48,15 lei
Include TVA
Cantitate
Stoc epuizat

  Livram și în lockere

Preț de la 10.27 LEI
Ridică-ți comenzile când vrei tu!

  Livrare rapidă: o zi lucrătoare!

Comandă până la ora 14:00 și expediem astăzi coletul

  Garantie 2 ani

Produse sigure, fără griji!

  Retur simplu în 14 zile

Produse nefolosite? Retur fără întrebări!

Descriere

Descrierea produsului:

Modulul cu Bluetooth 4.0 este potrivit aplicatiilor tale ce necesita transmisia datelor la distanță. In anumite proiecte, sunt cazuri în care esti nevoit sa centralizezi date sau să controlezi echipamente de la distanta la care nu este foarte usor de ajuns.

De exemplu, cu acest modul poti sa controlezi aparate electrocasnice sau lumina din casa ta, cu ajutorul releelor si a placutelor de dezvoltare Arduino.

Este destinat exclusiv transferului digital de date in format serial. Nu permite transmiterea de semnale audio/video.

Este posibil ca acest modul sa nu fie vizibil la o simpla scanare bluetooth din setarile telefonului deoarece acesta foloseste tehnologia "Bluetooth Low Energy", cunoscuta si sub denumirea de "Bluetooth LE", "BLE" sau vechea denumire "Bluetooth Smart".
Daca dispozitivul dvs nu gaseste modulul in Setarile Bluetooth incercati sa folositi o aplicatie care suporta tehnologia BLE (de ex. "BLE Scanner app" sau "B-BLE").

Specificatii tehnice:

Tensiune de alimentare: 3.6V - 6V;
Consum curent: 18.6mA maxim (în mod activ, TX, -6dBm);
Consum minim: 0.4uA (întreruperi externe);
Consum mod power down cu wake up 3us: 235uA;
Nivel logic RX/TX: 3.3V;
Distanță mare de transmisie: 60m;
Recepție până la 3KBps.

Exemplu de conectare:

Exemplu de cod pentru aceasta conexiune:

#include <SoftwareSerial.h>
SoftwareSerial mySerial(2,3);
void setup()
{
mySerial.begin(9600);
Serial.begin(9600);

pinMode(LED_BUILTIN,OUTPUT);
}
void loop()
{
int i;
if (mySerial.available())
{
i=mySerial.read();
// Serial.println(i);
Serial.println("DATA RECEIVED:");
if(i=='1')
{
digitalWrite(LED_BUILTIN,1);
Serial.println("led on");
}
if(i=='0')
{
digitalWrite(LED_BUILTIN,0);
Serial.println("led off");
}
}
}
  • Pentru acest exemplu aveti nevoie sa instalati aplicatia BLE Scanner disponibila la urmatorul LINK.

  • Dupa descarcarea aplicatiei, o deschideti si permiteti accesul pentru locatie respectiv acces bluetooth



  • Daca modulul este alimentat acesta va aparea in lista de dispozitive



  • Selectati modulul BT05 apasand butonul CONNECT
  • Dupa conectare veti primi acces la mai multe optiuni (Device Information, Generic Access, Generic Attribute, Custom Service). Dintre acestea alegeti Custom Service.



  • Odata expandat in acest meniu veti regasi niste cerculete albastre cu notatiile R,W sau N. Acestea simbolizeaza functiile de Read, Write si Notify.



  • Selectati W si trimiteti 1 sau 0 pentru a controla LED-ul de pe placa de dezvoltare. Cand trimiteti 1 se va aprinde LED-ul iar cand trimiteti 0 acesta se va stinge.



  • Modificarile pot fi observate in Serial Monitor (setat pe baud-ul din cod: 9600)



Continutul coletului:


1x Modul bluetooth 4.0 BLE CC2540 CC2541
