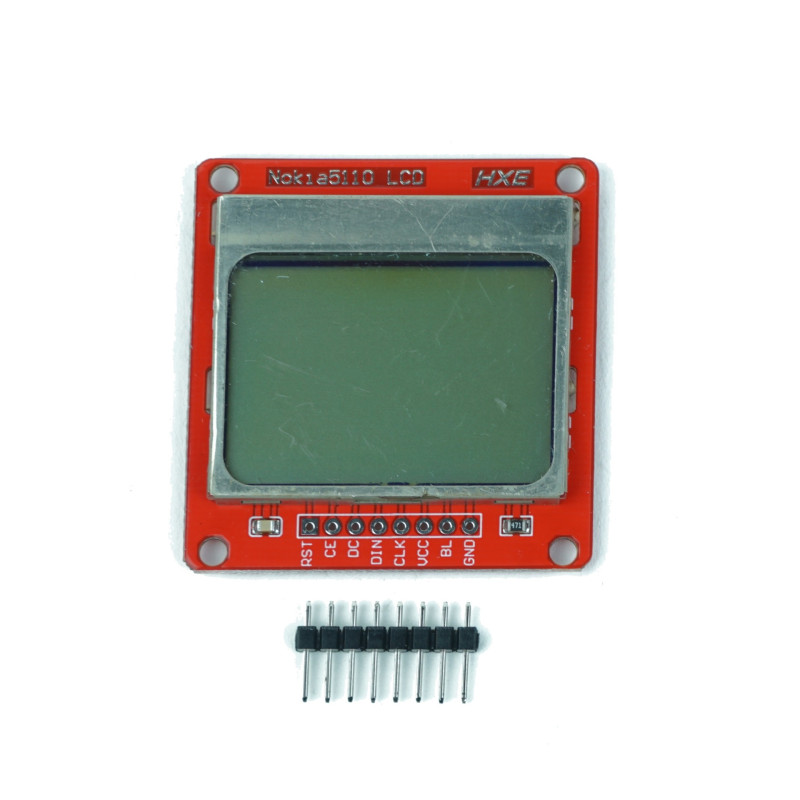

Modul ecran Nokia 5110 - roșu

Descriere produs:

Modulul LCD cu Controller PCD8544 Roșu (LCD Compatibil cu 5110) este ideal pentru proiectele dumneavoastră de electronică unde un LCD de tip 1602 nu este de ajuns. LCD-ul 5110 vă permite sa afișați 84 x 48 pixeli pentru a creea imagini sau alte simboluri.

LCD-ul și controller-ul consumă foarte puțin, intensitatea necesară fiind de 320uA, la o tensiune de alimentare de 3.3V.

Display-ul este foarte popular și folosit în ultima vreme, fiind cunoscut pentru simplitatea lui. Exemple de cod se găsesc în fișierele atașate.

Consumul mic de energie și dimensiunile reduse îl fac ușor de integrat în proiecte, mai ales atunci când se folosește o baterie ce are nevoie de o durată de viață cât mai îndelungată. În ciuda dimensiunilor reduse oferă o rezoluție relativ bună. Poate afișa text, simboluri si are lumina de fundal albastra. Cu bibliotecile potrivite puteti afisa imagini in format bitmap.

!!! Produsul poate prezenta zgarieturi fine pe suprafata display-ului !!!

!!! Modelul poate diferi usor intre diferite loturi, dar caracteristicile principale raman aceleasi !!!

Specificatii tehnice:

Tensiune de alimentare: 3.3V;
Curent: 320uA;
Comunicație SPI;
84 x 48 caractere;
Dimensiuni aproximative [mm]:

Exemplu de conectare:

Pentru a testa functionalitatea modulului puteti folosi libraria PCD8544 disponibila in DESCARCARI.

Dupa descarcarea librariei, aceasta trebuie adaugata in Arduino IDE (meniul Skecth -> Include Library -> Add .ZIP Library...)

In aceasta librarie veti gasi exemplul "pcdtest" cu ajutorul caruia puteti controla modulul (File -> Examples -> ).

Configuratie hardware pentru exemplul "pcdtest".

 UNO ----- 5110

 pin 7 - Serial clock out (SCLK/CLK)
 pin 6 - Serial data out (DIN)
 pin 5 - Data/Command select (D/C)
 pin 4 - LCD chip select (CS/CE)
 pin 3 - LCD reset (RST)

 pin 3.3V - VCC
 pin 3.3V - BL
 pin GND - GND

Datasheet

http://www.robotpark.com/image/data/PRO/91578/Nokia5110.pdf

Continutul coletului:

1x Modul ecran Nokia 5110 - roșu

1x Bareta pini tata
