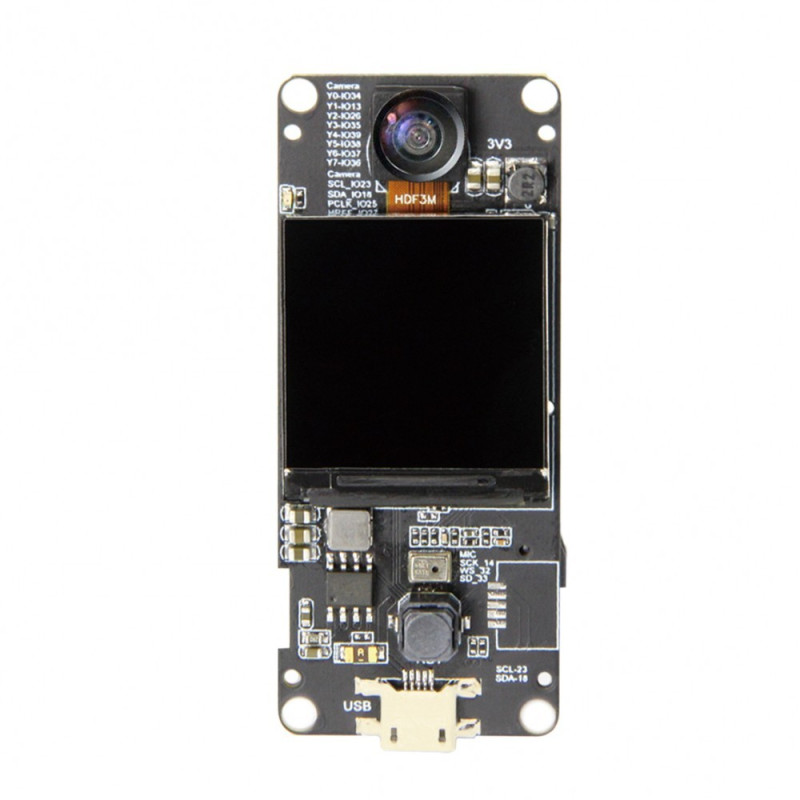

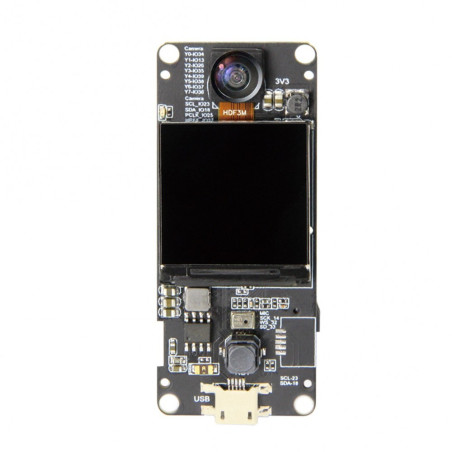

TTGO Camera PIR Fisheye

Specificatii tehnice:

Chip: ESP32 dual-core

Wi-fi: 802.11 b/g/n

Bluetooth: Bluetooth 4.2

Flash: 4MBites

PSRAM: 8MBites

Tipul display-ului: OLED

Rezolutia: 128x64

Microfon: MSM261S4030H0

UART chip: CP2104

Camera: OV2640

Rezolutia camerei: 2Megapixel

Dimensiuni: 69.13*28.41*8.45mm

Adaptor card microSD

Conector baterie litiu 3.7V

Conector I2C: JST-PH 5 pini

Exemplu de conectare:

Realizand acest exemplu puteti conecta modulul TTGO cu camera la o retea WiFi si receptiona imagini accesand un IP de pe telefon sau PC.

1. In sectiunea "DESCARCARI" gasiti fisierul "sketch.ino" pe care il descarcati si dezarhivati.
2. Conectati placa TTGO la PC.
3. Deschideti in Arduino IDE proiectul sketch.ino si adaugati adresa si parola retelei dvs WiFi in cod (WIFI_SSID si WIFI_PASSWD):

4. Adaugati urmatoarea adresa in File->Preferences->Additional Boards Manager URLs: "https://dl.espressif.com/dl/package_esp32_index.json"
5. In Tools->Boards...->Boards Manager: cautati si instalati esp32 by  Espressif Systems v1.0.5.

6. Dupa instalarea placilor trebuie selectat Tools->Board->ESP32 Arduino->ESP32 Dev Module
7. Selectati portul pe care este conectata placa la PC (verificati in Device Manager).
8. Setarea Boardului este urmatoarea:

9. Incarcati codul iar imediat dupa compilare va aparea un mesaj de forma: "Conecting....___...", moment in care trebuie sa apasati butonul RST de pe placa pentru aproximativ 0.5 secunde pentru a incepe incarcarea.

10. Este foarte posibil sa nu reusiti din prima incercare deoarece conexiunea are un timp limita pentru stabilire, altfel apare urmatorul mesaj:

11. Incercati de mai multe ori sa incarcati pana se stabileste conexiunea:

12. Dupa incarcarea codului deschideti "Serial Port" setat la baud rate : 115200, unde va aparea adresa IP alocata, in testul nostru adresa este : http://192.168.107.159.

13. Acum va puteti conecta la acea adresa IP unde veti gasi o interfata pentru receptionarea semnalului video, aici apasati butonul "Start Stream" iar modulul va incepe transmisiunea video.


Continutul coletului:

1x Camera TTGO Plus Fisheye

1x Cablu baterie litiu
