Display LCD 128*64 pixeli 5V iluminare albastra

Descriere produs

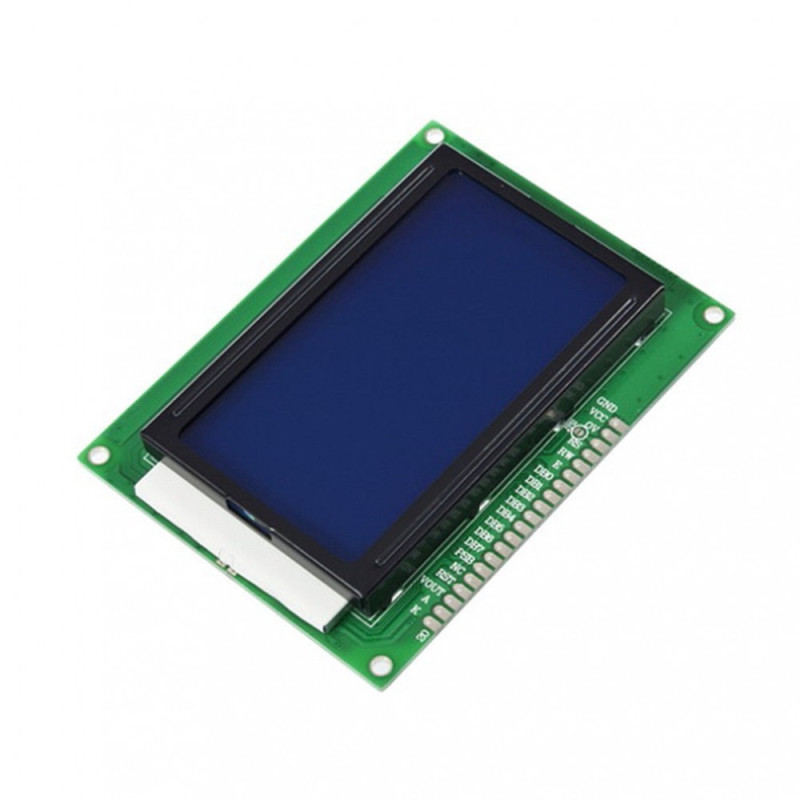

Display LCD grafic 128×64 pixeli, cu alimentare la 5V și iluminare de fundal albastră, bazat pe controllerul ST7920. Este potrivit pentru proiecte electronice, interfețe cu utilizatorul, meniuri, aparate de măsură, valori de senzori, simboluri și elemente grafice simple.

Comunicarea se poate realiza atât în mod serial, cât și în mod paralel. Selectarea modului de comunicare se face prin pinul PSB: HIGH pentru paralel, LOW pentru serial.

Contrastul se poate regla prin pinul VO, iar modulul are potențiometru de reglaj pe spate.

Specificații tehnice:

• Tip display: LCD grafic
• Rezoluție: 128×64 pixeli
• Controller: ST7920
• Tensiune de alimentare: 5V
• Culoare iluminare fundal: albastră
• Comunicație: serială sau paralelă
• Reglaj contrast: prin pin VO / potențiometru pe spate
• Dimensiuni modul: aprox. 93 × 70 mm
• Dimensiune zonă afișare: aprox. 70,7 × 38,8 mm

Exemplu de conectare:

Contrastul se poate regla prin pinul V0 dar acest display are deja un potentiometru pe spate.

Iluminarea se conecteaza la pinii BLK (catod) si BLA (anod). Este necesar sa legati o rezistenta 220 ohm in serie, eventual un potentiometru (2k) daca doriti reglarea in timp.

Exemplul de cod atasat (in sectiunea "DESCARCARI") are nevoie de libraria "U8glib".

Aceasta se instaleaza din gui, Sketch - Include library - Manage libraries iar acolo cautati dupa "U8glib" si instalati ultima versiune.

Continutul coletului:

1x Display LCD 128*64 pixeli 5V iluminare albastra
