GroundStudio Carbon V3

CYQGWW_GS

Produs nou

230 Produse in stoc

46,96 lei cu TVA

-24,04 lei

71,01 lei

Produs original GroundStudio

Produsele create de GroundStudio sunt realizate folosind componente de calitate superioara, acestea sunt proiectate si asamblate in Romania.


Link documentatie github.com

Link descarcare pinout GroundStudio Carbon V3 in format PDF.

DESCRIEREA PRODUSULUI:

Placa de dezvoltare GroundStudio Carbon V3 are la baza sistemul ESP32-PICO-V3-02 care este un dispozitiv System-in-Package(SiP) bazat pe ESP32, oferind functionalitati complete Wi-Fi si Bluetooth. Integreaza 8MB SPI flash si 2MB SPI FSRAM.

Chipul  ESP32-PICO-V3-02 combina Wi-FI si Bluetooth de 2,4GHz proiectat cu tehnologia TSMC de 40nm cu consum redus de energie. ESP32-PICO-V3-02 integreaza toate componentele periferice precum un oscilator de cristal, memorie flash, PSRAM, condensatori de filtrare silegaturi de potrivire RF. Asamblarea si testarea se fac deja la nivelul SiP, astfel ESP32-PICO-V3-02 reduce complexitatea lantului de aprovizionare si imbunatateste eficienta controlului.

Placa de dezvoltare Carbon V3 este versiunea care foloseste la baza sistemul ESP32-PICO-V3-02 fiind echipata cu un adaptor usb tip C (update de la microUSB), aceasta foloseste chipul CH340C pentru conversia usb 2.0 la Serial (UART) si o mufa I²C 3V3 compatibila cu conectorii STEMMA QT sau Qwiic.

Cu o dimensiune foarte mica, robust si un mic consumator de energie, ESP32-PICO-V3-02 este bine conceput pentru majoritatea spatilor limitate sau a proiectelor alimentate de baterii, atat pentru electronicele cu fir sau senzori.

Comparativ cu restul seriilor de chipuri ESP32, acesta are aditional pinul GPIO20. Pentru partea de securitate a chipului, pinii de flash DI, DO, /HOLD, /WP si pinii PSRAM precum SI/SIO0, SI/SIO1, SIO2, SIO3 nu au resire LED.

Pentru a detecta cand integratul BRCL4054CME este in modul de incarcare, trebuie sa punem pinul GPIO27 ca iesire digitala setandu-l pe high si masurand voltajul pe pinul CHRG.

ATENTIE:

Placuta de dezvoltare nu are o protectie pentru sub-tensiune, aceasta are doar un circuit de incarcare pt. o singura celula Lithium-Ion (LiIon) sau Lithium-Polymer (LiPo) de 3.7-4.2V.

In cazul in care este conectata o baterie fara circuit de protectie aceasta se va distruge dupa prima folosire!

Daca placuta este alimentata de la o baterie fara circuit suplimentar de protectie pentru sub-tensiune nivelul tensiunii va coborî sub tensiunea minimă a ei, lucru care va duce la distrugerea iremediabilă a acesteia.

Specificatii tehnice:

MCU :

- ESP32-PICO-V3-02

- 448 KB ROM pentru booting si functii de baza

- 520KB SRAM pentru instructiuni de date

- 16 KB SRAM in RTC

Convertor USB-Serial: CH340C
Regulator tensiune 3.3V: ME6211C33U4AG-N
Circuit de incarcare a bateriei: o singura celula Lithium-Ion (LiIon) sau Lithium-Polymer (LiPo) de 3.7-4.2V care contine circuit de protectie la descarcare.
Conector baterie: PH 2.0mm
Pinii GPIO:14
Adaptor USB 2.0 tip C
Led RGB adresabil: DY-S1515065/RGBC/6805-5T
Memorie FLASH: 8 MB
Memorie PSRAM: 2 MB
Procesor: dual-core 240MHz
Interfete: ADC, DAC, SD/SDIO/MMC Host Controller, SPI, SDIO/SPI Slave Controller, EMAC, motor PWM, LED PWM, UART, I2C, I2S
Frecventa Wi-Fi: 2412-2484  MHz
Dimensiuni aprox. pcb: 37mm x 18mm

Exemplu de conectare Arduino IDE:

Pasul 1 - Descarcati Arduino IDE

Link: Arduino IDE

Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 2 - Instalare Driver USB (CH340C)

Pe sistemul de operare Windows 10 (cu update-uri la zi) driver-ul se instaleaza automat. Driverul se poate instala si manual (disponibil in sectiunea "Descarcari") fiind compatibil si cu versiuni mai vechi de Windows insa nici noi si nici Microsoft nu oferim suport pentru ele.

Dupa conectarea placii, in sectiunea "Ports" din "Device Manager" portul inainte de instalare si dupa instalare va arata ca in imaginile de mai jos.



Timpul de instalare al driver-ului va fi diferit in functie de sistemul de operare si de specificatiile pc-ului folosit.

Pasul 3 - Realizarea setarilor necesare in Arduino IDE.

Pentru inceput va trebui sa descarcati in Arduino IDE un set de board-uri astfel dupa deschiderea Arduino vom accesa File->Preferences iar in sectiunea "Additional Boards Manager URLs" vom atasa url-ul urmator:

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json

Apasam pe Ok iar apoi deschidem "Tools"->"Board: ", iar din lista drop-down selectati butonul "Boards Manager...".

Cautati "esp32" urmand ca pachetul "esp32 by Espressif Systems" sa va apara in lista, apasati "Install" si asteptati instalarea acestuia.

In continuare intram in "Tools"->"Board"->"ESP32 Arduino" unde se vor afisa diferite board-uri esp32 compatibile Arduino. Alegem din lista "ESP32 Dev Module".

Din meniul Tools -> Port selectati portul aparut in Device Manager in momentul conectarii placii la PC.

Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Carbon V3, deconectati-l pentru o clipa si verificati meniul pentru a vedea care dintre acestea dispare.

Pasul 4 - Realizarea conexiunilor si incarcarea codului de test

Exemplul 1: Testarea neopixelului integrat pe placa:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Placa de dezvoltare Carbon V3 || Referinta CYQGWW_GS

Copiati si rulati in Arduino fisierul "Neopixel_test.ino" de la adresa de mai jos:

https://github.com/GroundStudio/GroundStudio_Carbon_V3/tree/main/Arduino/Examples/Neopixel_test

Ledul neopixel va efectua un joc de lumini conform codului incarcat.

Exemplul 2: Testarea impreuna cu un modul microSD folosind portul HSPI:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Placa de dezvoltare Carbon V3 || Referinta CYQGWW_GS
1x Modul microSD GroundStudio || Referinta HBCTZI_GS
 diferite fire necesare pentru realizarea legaturilor electrice

Conectati placa de dezvoltare si modulul microSD:

Carbon V3 ______________ microSD
              5V______________VCC
           GND______________GND
              13______________SDO
              12______________SDI
              14______________SCK
              15______________CS

Copiati si rulati in Arduino fisierul "HSPI_SD_card_test.ino" de la adresa de mai jos:

https://github.com/GroundStudio/GroundStudio_Carbon_V3/tree/main/Arduino/Examples/HSPI_SD_card_test

Dupa incarcarea codului, deschideti Serial Monitor si setati baud rate-ul la valoarea 9600.

Apasati butonul reset de pe placuta de dezvoltare.

Pe cardul din modulul conectat se va genera un fisier .txt care va contine mesajul "Hello V3"  iar in Serial Monitor vor aparea cateva informatii despre cardul conectat.

Exemplul 3: Masurarea tensiunii din baterie:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Placa de dezvoltare Carbon V3 || Referinta CYQGWW_GS
1x baterie LiPo cu o singura celula

Copiati si rulati in Arduino fisierul "BatteryLevelCarbonV3.ino" de la adresa de mai jos:

https://github.com/GroundStudio/GroundStudio_Carbon_V3/tree/main/Arduino/Examples/BatteryLevelCarbonV3

Dupa incarcarea codului deschideti "Serial Monitor" cu baud-ul setat la valoarea 115200.

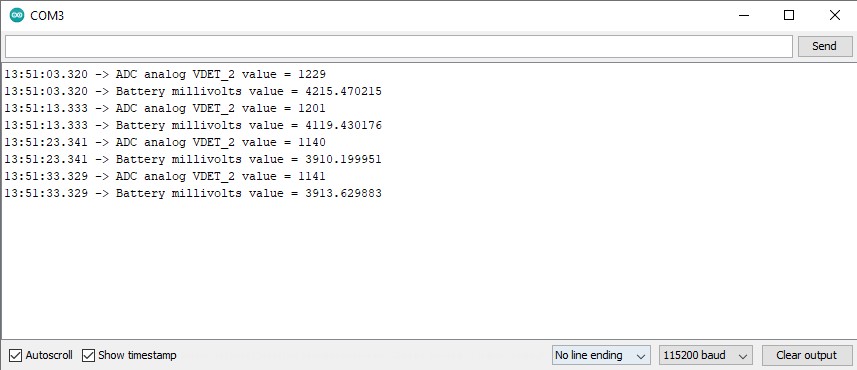

Valoarea citita a tensiunii va fi afisata odata la 10 secunde:

ATENTIE:

Placuta de dezvoltare nu are o protectie pentru sub-tensiune, aceasta are doar un circuit de incarcare pt. o singura celula Lithium-Ion (LiIon) sau Lithium-Polymer (LiPo) de 3.7-4.2V.

Daca placuta este alimentata de la o baterie fara circuit suplimentar de protectie pentru sub-tensiune nivelul tensiunii va coborî sub tensiunea minimă a ei, lucru care va duce la distrugerea iremediabilă a acesteia.

Continutul coletului:

1x buc. placa de dezvoltare Carbon V3

2x buc. bareta 1*12 pini tata

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
