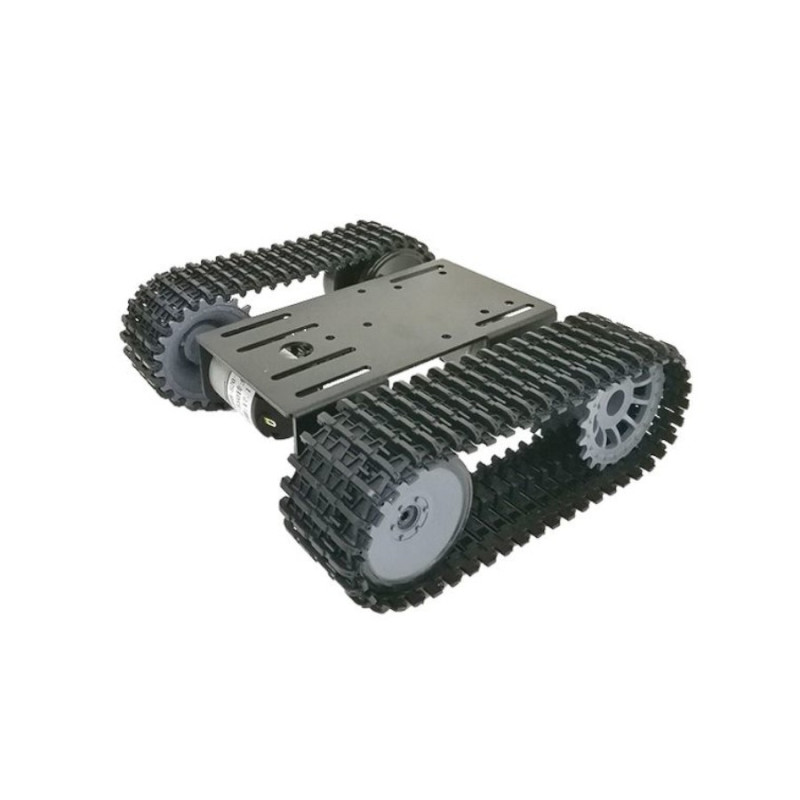

Sasiu tanc cu motoare TP101
  • Sasiu tanc cu motoare TP101

Sasiu tanc cu motoare TP101

BPTSUB_track_ch_TP101
lei235.62
Tax included
Quantity
Out-of-Stock

  We deliver to lockers!

Pick up your orders anytime, hassle-free!

  Fast Delivery!

Orders placed by 2:00 PM are shipped the same day. Delivered within 24h!

  2-Year Warranty

Reliable products, worry-free!

  Easy 14-Day Returns

Unused items? No questions asked!

Description

Descrierea produsului:

Acest sasiu poate fi folosit ca baza pentru un robot.

Specificatii tehnice:

Motoarele sunt modelul: 33GB-520-18.7. DC: 12V 350RPM +/-10%
Culoarea sasiului: negru
Dimensiune suprafata sasiu: 79mm x 140mm
Dimensiuni aproximative robot asamblat:


Unelte necesare pentru asamblare:

Unelte care sunt incluse in kit:

  • imbus pentru suruburi M4
  • imbus pentru suruburi M3
  • imbus pentru suruburi de fixare/strangere pe ax.

Unelte care nu sunt incluse in kit:

  • surubelnita cap cruce.
  • patent.
  • bit sau ac avand diametru de 1 mm - permite scoaterea acelor pentru dimensionarea senilelor.

Pentru asamblare este necesar sa urmati pasii urmatori:

1. Instalare roti libere:

Introduceti suruburile M4*50mm in rotile libere.

Adaugati piulita pentru a limita deplasarea rotii pe ax.

2. Puneti saiba pe gaura din sasiu si introduceti roata.

Important: Nu strangeti piulita prea tare!
Pentru a permite miscarea libera a rotii trebuie sa existe o mica distanta intre piulita si roata.

Adaugati o saiba si pe cealalta parte dupa care blocati cu o piulita.

3. Instalati motorul in sasiu folosind 3 suruburi M3*6mm cu cap inecat.

4. Instalare roti tractiune:

Prima data introduceti conectorul in roata si folositi cheia imbus pentru a prinde suruburile hexagonale M3*8mm.

5. Instalati rotile de tractiune in motor si blocati cu ajutorul unui surub fara cap.

ATENTIE: Gaura pentru surubul fara cap din conector trebuie aliniata cu partea plata a axului iar roata trebuie impinsa pana la limita indicata cu sageata din imaginea de mai jos.

6. Scoateti un pin din senila pentru a putea ajusta lungimea acesteia.

Acele senilelor au diametru de 1 mm - pentru scoaterea acestora aveti nevoie de un bit sau un ac cu acelasi diametru (poate fi folosit de exemplu o cheie de cartela sim).

7. Masurati lungimea necesara a senilei.

Reglarea lungimii senilelor se face prin scoaterea de segmente din acestea pana cand vor sta tensionate pe roti.

8. Introduceti pinul pentru fixare si prindeti senila pe roti.

Se procedeaza la fel si pentru instalarea senilei pe partea opusa.

Continutul coletului:

1 x buc kit sasiu tanc model TP101 cu motoare 33GB-520

Product Details
BPTSUB_track_ch_TP101
6427854004697
