Descriere

Nu recomandam acest produs decat daca sunteti experimentat cu tensiuni foarte ridicate! Nu ne asumam nicio responsabilitate pentru eventualele daune produse!

Atentie TENSIUNE FOARTE MARE!

Atentie RADIATOARELE SE INCALZESC FOARTE TARE!

Folosind ideile lui Nikola Tesla, acest kit, dupa asamblare, va produce arcuri electrice care vor "cânta". Kitul produce tensiunii foarte mari, dar la intensitate joasa. Puteti reda muzica de la telefon sau de la calculator. Cu o tensiune de 15-24V, arcul electric poate ajung pana la 10mm, in conditii ideale. Are o marime mica, si poate fi construit in putin timp urmand ghidul.

Recomandam utilizarea unui multimetru cand se verifica rezistentele.

Specificatii tehnice:

Tensiune de alimentare: 15-24V DC (DC5.5), peste 20V se recomanda racire activa pe langa radiatoarele de pe placuta.

Curent necesar: 2A

Model: TJ-56-222

Dimensiune PCB: 4 x 7.8 cm

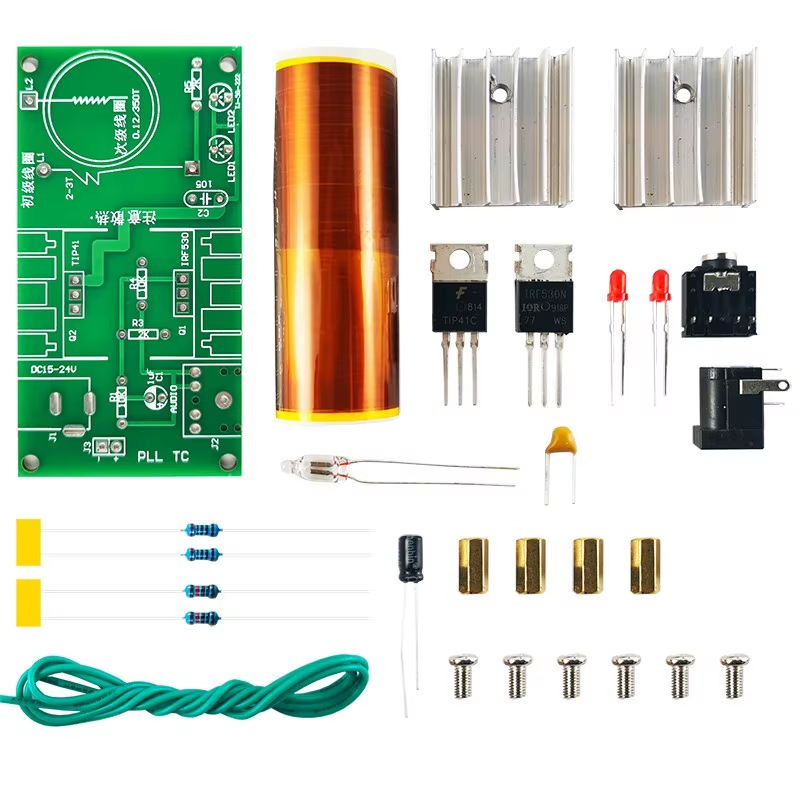

Kitul include:

• 2 x 2kΩ rezistenta
• 2 x 10kΩ rezistenta
• 2 x LED rosu 3mm
• 1 x 1μF condensator ceramic
• 1 x 1μF 50v condensator electrolitic
• 1 x J1 DC5.5 jack de alimentare
• 1 x 65cm cablu
• 1 x Bipolar NPN TIP41C (kitul contine uneori BD243C in loc)
• 1 x MOSFET N-Channel IRF530N (kitul contine uneori 80NF70, HY100NN85 FET sau 75NF75 FET in loc)
• 2 x Radiator de aluminium
• 1 x Bobina 0.13 / 370T
• 4 x Suport alama M3 10mm
• 6 x Suruburi
• 1 x J2 3.5 jack audio
• 1 x Mini tub neon
• 1 x pcb

Schema electrica:

Instructiuni de asamblare

Acest kit trebuie asamblat in mod obligatoriu de o persoana cu studii de electronica, care stie sa cositoreasca piese in mod corect.

Instrumente necesare (nu sunt incluse in kit):

- letcon

- fludor

Piesele trebuie identificate si cositorite pe cablaj in functie de locatia, valoarea si polaritatea tiparita pe silk screen.

Toate piesele trebuie atasate de PCB pe partea ce contine text, rezultatul final trebuie sa fie ca cel din pozele produsului.

Atentie

Bobina Tesla este de fapt un transformator care are o iesire a bobinei secundare in aer. Acel fir va genera scanteile.

Primarul transformatorului este doar un fir care trebuie infasurat de 2-3 ori in jurul bobinei.

Dupa ce toate piesele au fost cositorite trebuie prinse cele 4 distantiere folosind suruburile incluse.

Recomandam ca montarea finala a dispozitivului rezultat sa se faca intr-o carcasa pentru a-l proteja de eventualele loviri.

Garantie

  Kiturile sunt garantate pe componente, acestea trebuie măsurate și testate individual înainte de momentul asamblării.
      Deoarece asamblarea se face de către personal neautorizat, în condiții necunoscute sau în stadii necunoscute de finalizare, nu ne putem asuma nicio răspundere legală legată de funcționarea dispozitivelor asamblate de către orice terță parte.
