Descrierea produsului:

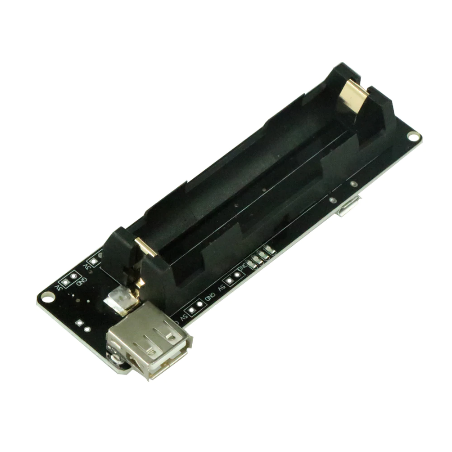

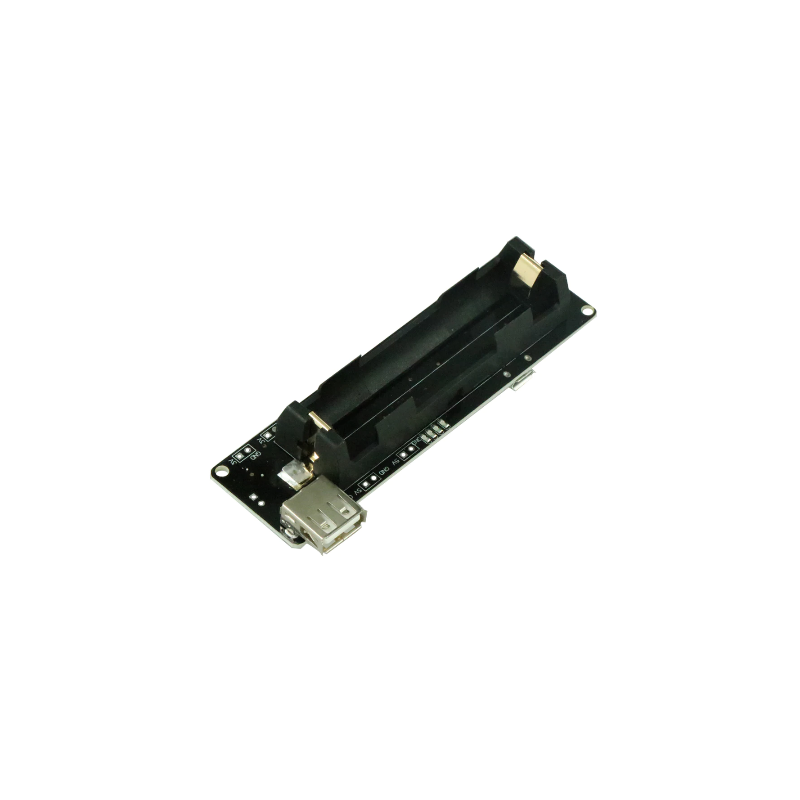

Acest modul poate fi folosit pentru incarcarea bateriilor tip 18650 sau ca UPS (Uninterruptible Power Supply) pentru diverse proiecte.

Tensiunea de iesire este automat oprita daca detecteaza un consum mai mic de 30 mA timp de 10 secunde.

ATENTIE!   ATENTIE!   ATENTIE!   ATENTIE!   ATENTIE!

Tehnologia bateriilor cu litiu este PERICULOASĂ iar pentru crearea unei baterii este necesară stăpanirea foarte bună a domeniului.

O baterie executată necorespunzător atât din punct de vedere electric cât și mecanic/termic poate lua foc sau chiar exploda în mod aleator.

Mulți operatori economici refuză transportul bateriilor cu litiu tocmai din cauza acestor pericole.

Electric:

Este STRICT INTERZISĂ folosirea celulelor cu rezistențe interne diferite (neverificate, recuperate, de calitate slabă, cu grad de uzură diferit, etc)! Capacitatea si rezistența internă a celulelor trebuie să fie cât mai apropiată!

În mod contrar durata de viață a bateriei va fi redusă drastic sau este posibil ca bateria să se distrugă în mod violent în momentul punerii în funcțiune.

Capacitatea/rezistența internă a bateriilor se măsoară folosind dispozitive speciale de testare a bateriilor.

Ideală este folosirea de celule de la același furnizor, același lot și testate să aibă rezistența internă similară.

Folosirea unor celule necorespunzătoare duce la defectarea acestora, a restului celulelor și la pierderea garanției.

Din cauza rezistențelor interne diferite, o celulă se va descărca mai repede decât alta și tensiunea va coborî sub tensiunea minimă a ei, lucru care va duce la distrugerea iremediabilă a acesteia.

O celula distrusă va duce apoi la distrugerea în lanț a celorlalte celule și a modulului BMS.

Celulele trebuie conectate între ele folosind sudura în puncte în niciun caz cositorite.

Conductorii folosiți pentru legarea celulelor trebuie dimensionați în așa fel încât să suporte curentul maxim generat de toate celulele bateriei.

În momentul asamblării bateriei trebuie ținut cont de faptul că toate celulele sunt permanent sub tensiune. Un scurt circuit accidental poate duce la electrocutare, distrugerea unor celule și a BMS-ului cu consecințele menționate anterior.

Mecanic:

Bateria trebuie protejată împotriva loviturilor, străpungerilor precum și a contactelor electrice externe.

Este recomandată izolarea completă a bateriei și folosirea unei carcase metalice pentru a proteja de un eventual incendiu.

Cablurile necesită terminale/conectori sertizați folosind unelte specializate sau conectori cositoriți.

Termic:

Modulul are nevoie de răcire adecvată in funcție de nivelul intensitații curentului utilizat. În cazul în care răcirea nu este asigurată corespunzator, acestea se vor defecta și va duce automat la pierderea garanției.

Pentru racire poate fi necesar atașarea unui radiator (nu este inclus) si asigurarea unui flux de aer corespunzator: carcasa să fie aerisită sau să folosiți un ventilator (nu este inclus).

Declinare a răspunderii:

Informațiile prezentate mai sus sunt de bază, în niciun caz suficiente. Acestea nu se substituie studiilor aprofundate in domeniu.

Modulele sunt destinate exclusiv firmelor specializate si autorizate în domeniu, în niciun caz amatorilor.

Specificatii tehnice:

ATENTIE - Bateria trebuie montata conform indicatiei (+) de pe pcb !!!

Port intrare: micro USB
Port iesire: 1 adaptor USB tipA, 3 porturi pad pcb 5V, 3 porturi pad pcb 3.3V
Tensiune de intrare: 5 - 8 V DC
Consum de curent in modul sleep: 6uA
Curent minim necesar pentru mentinerea tensiunii de iesire pe portul USB: 30 mA

In cazul intreruperii alimentarii, modulul alimenteaza sarcina dupa aproximativ 1 secunda. Acesta poate fi folosit doar impreuna cu dispozitive/montaje care au deja baterie sau care nu sunt afectate de aceasta intrerupere scurta a alimentarii.

Continutul coletului:

1x buc. modul 18650_UPS (!!! Bateria nu este inclusa !!!)
