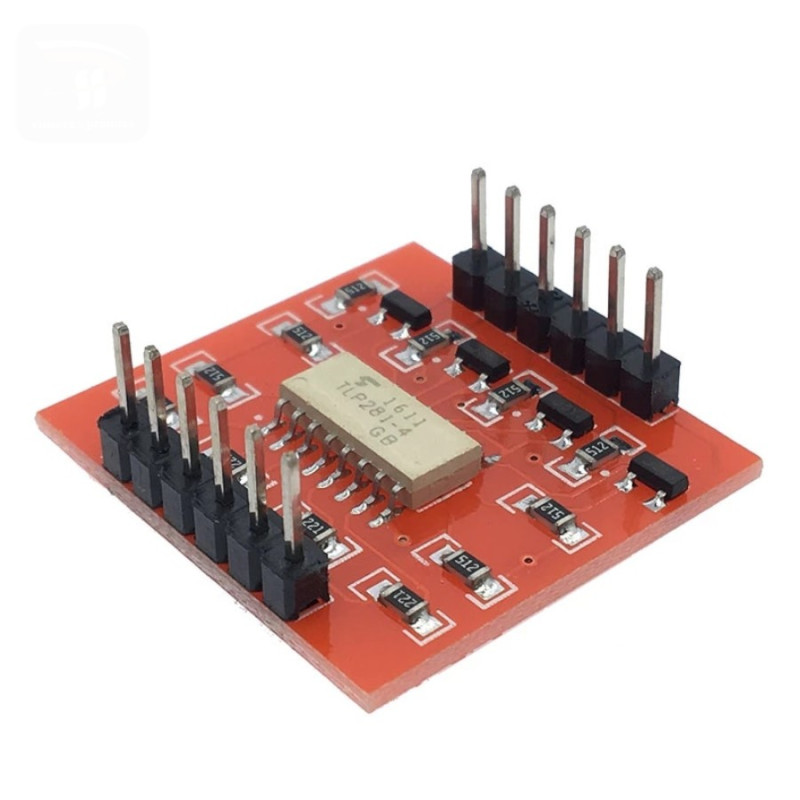

TLP281 4-Channel Opto-isolator IC Module For Arduino Expansion Board High And Low Level Optocoupler Isolation 4 Channel

Descrierea produsului:

Modul optocuplor, opto-izolator, compatibil Arduino si alte placi de dezvoltare, ce transfera un semnal electric intre doua circuite izolate prin utilizarea lumninii. Aceasta impiedica tensiunile inalte sa afecteze sistemul care primeste semnalul. Aceasta consta intr-un LED si un fotorezistor in aceeasi capsula. Semnalul electric este convertit in lumina apoi este receptionat de catre fotorezistor care genereaza semnal electric. Acest lucru permite unui microcontroller, ce folosete o tensiune logica de 5V sa controleze spre exemplu motoare sau servomotoare ce folosesc o tensiune mai mare si care pot genera interferente. Semnalul primit pe INPUT este scos pe OUTPUT dar la o tensiune mai mare.

Intructiunile input si output:

input: IN1/IN2/IN3/IN4, se conecteaza porturile IO la MCU-ului sau la GND, GND se conecteaza la GND-ul de la MCU sau de la placa de dezvoltare. IN1/IN2/IN3/IN4 controleaza OUT1/OUT2/OUT3/OUT4.
output: OUT1/OUT2/OUT3/OUT4
folosire: Cand IN1 este setat pe high, corespondentul voltajului OUT1 este egal cu HVCC. Cand IN1 ii setat pe low , tensiunea de pe OUT1 este egala cu HGND

Exemplu de conectare:

Urmatorul exemplu demonstram cum se folosesc porturile IO ale microcontrollerului pentru a controla rotatia de 14V a motorului. In imagine tensiunea de functionare a motorului are valoarea de 24V, "+" rosu indica polul pozitiv al mtorului si "-" negru indica polul negativ al motorului. In momentul in care IO_0 de la MCU este setat pe high , motorul se va roti. Cand portul IO_0 este setat pe low, motorul isi opreste rotirea.

Continutul coletului:

1x buc. modul izolator optocuplor
