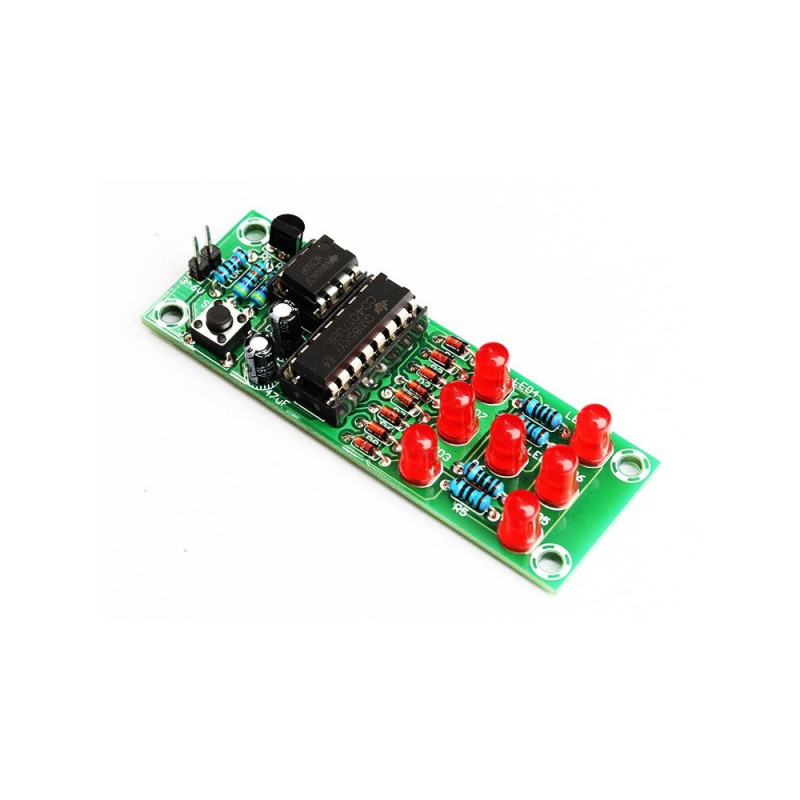

DIY LED dice kit

Descrierea produsului:

NE555 este conectat sub forma unui multivibrator pentru generarea de semnale. După ce circuitul este pornit, apăsați tasta de pornire S1, C1 este încărcat rapid la tensiunea de alimentare, Q1 este pornit și multivibratorul format din NE555 funcționează. Impulsul de ieșire pe pinul 3 este trimis la 14 pini ai CD4017. Terminalele scot alternativ un nivel ridicat. Acest circuit folosește stările de ieșire ale pinii 1, 3, 4, 5, 7 și 10 pentru a controla iluminarea a 7 lumini LED. După eliberarea butonului, Q1 nu va fi oprit imediat din cauza prezenței condensatorului C1. Apoi, C1 se descarcă, tensiunea la ambele capete scade în mod continuu, gradul de conducere al lui Q1 slăbește treptat, frecvența impulsului de ieșire al pinului 3 al U1 devine mai mică și viteza ciclului luminii LED devine, de asemenea, mai lentă. După ce descărcarea C1 este completă, Q1 este oprit, NE555 se oprește din oscilație, nu mai emite impulsuri pe pinul 3, iar LED-ul se oprește din ciclu.

Specificatii tehnice:

Circuit de conectare:

Pentru asamblarea acestui kit sunt necesare cunostinte de electronica de baza!

Kitul va fi livrat neasamblat si necositorit. Nu oferim servicii de asamblare/cositorire pentru el.

Pentru asamblarea acestui kit aveti nevoie de mai multe unelte si accesorii (letcon/ciocan de lipit, ,cositor/fludor, colofoniu/flux, tresa absorbanta, etc) care nu sunt incluse in kit.

Cositorirea se realizeaza in pozitia marcata pe pcb respectand valoarea si polaritatea indicata pe acesta. Recomandam cositorirea componentelor cu inaltime mica inaintea celor cu inaltime mai mare.

Kiturile sunt garantate pe componente, acestea trebuie măsurate și testate individual înainte de momentul asamblării.
Deoarece asamblarea se face de către personal neautorizat, în condiții necunoscute sau în stadii necunoscute de finalizare, nu ne putem asuma nicio răspundere legală legată de funcționarea dispozitivelor asamblate de către orice terță parte.

Continutul coletului:

1x buc. Kit zaruri LED DIY
