Senzor miscare tip radar (doppler) 4-12V DC
  • Senzor miscare tip radar (doppler) 4-12V DC

Senzor miscare tip radar (doppler) 4-12V DC

LVUIKS_rcwl-0516-biss0001
lei8.68
Tax included
Quantity
245 Items

  We deliver to lockers!

Pick up your orders anytime, hassle-free!

  Fast Delivery!

Orders placed by 2:00 PM are shipped the same day. Delivered within 24h!

  2-Year Warranty

Reliable products, worry-free!

  Easy 14-Day Returns

Unused items? No questions asked!

Description

Descrierea produsului:

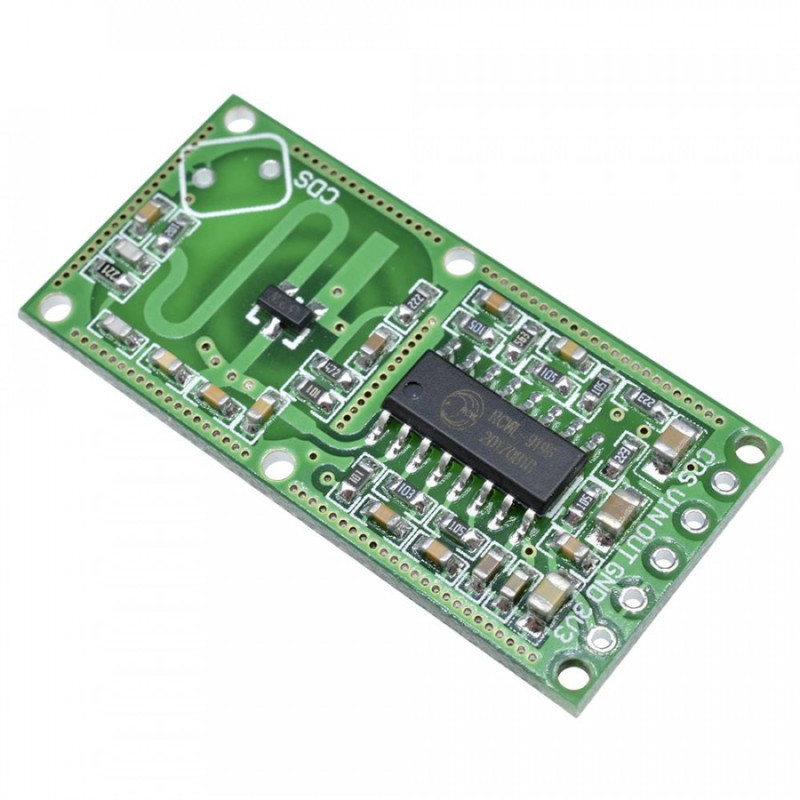

Acest modul foloseste efectul Doppler pentru undele radio pentru a detecta miscarea pe o raza de 7m.

Principiul de functionare este urmatorul: emite constant impulsuri radio si masoara timpul de raspuns. In momentul in care un corp se misca in apropiere, timpul de raspuns se modifica.

In momentul declansarii se activeaza pinul OUT.

Specificatii tehnice:

  • chip: BISS0001
  • tensiune de alimentare (VIN) - 4-12V
  • consum curent: 2.8mA (tipic);
  • distanta de detectie: 5-9m
  • puterea de emisie radio: 20mW tipic, 30mW maxim
  • tensiune de iesire (OUT): 3.3V DC (suporta maxim 100mA)
  • curent maxim de iesire (3.3V): 100 mA
  • temperatura de functionare: -20 ~ 80 grade celsius
  • temperatura de depozitare: -40 ~ 100 grade celsius

Pini

  • 3.3V - iesire 3.3V constanta (suporta maxim 100mA)
  • GND - masa
  • OUT - iesire la voltajul VIN in momentul detectiei miscarii
  • VIN - tensiunea de alimentare (4 - 12V)
  • CDS: dezactiveaza detectorul daca este conectat la mai putin de 0.7V

Modificari

1. C-TM: modificarea timpului de reactivare. Implicit este 2s, cu cat capacitatea condensatorului este mai mare, cu atat creste timpul de reactivare.

2. R-GN: modificarea distantei de lucru: Implicit este 7m, conectand o rezistenta de 1M devine 5m.

3. CDS: se poate conecta un fotorezistor astfel incat detectorul sa fie dezactivat pe timpul zilei. Aceasta este legata la masa ca un pull-down, practic daca se face scurt intre pini este dezactivat detectorul. Fotorezistorul se poate conecta ori pe placa, ori extern, prin header.

4. R-CDS: intre CDS si +3.3V este o rezistenta pull-up iar R-CDS este conectata in paralel cu aceasta. Practic scopul ei este de a dezactiva senzorul de lumina.

Schema de conectare

rcwl schematic

Dimensiuni

rcwl dimensions

Exemplu de cod


/* 14CORE | DOPPLER RADAR TEST CODE
*************************************
*/
static bool value = -1;
bool sensor;

const int8_t Output = 13;
#ifdef ESP8266
const int8_t sensor = D2;
#else
const int8_t sensor = 2;
#endif

void setup(){
Serial.begin(1152);
#ifdef ESP8266
Serial.println(" 14CORE | DOPPLER RADAR TEST CODE");
Serial.println("==================================");
Serial.println("ESP8266 Started......");
digitalWrite(Output,1);
#else
Serial.println("Arduino MCU Started......");
digitalWrite(Output,0);
#endif
pinMode(Output, OUTPUT);
pinMode(sensor, INPUT);
}

void loop(){
sense = digitalRead(sensor);
if (sense != value){
Serial.println("Raw Value :");
Serial.print(sensor);
Serial.println(sense ? "+HIGH" : "-LOW");
#ifdef ESP8266
digitalWrite(Output, ! sense);
#else
digitalWrite(Output, sense);
#endif
value = sense;
}
delay(20);
}

Continutul coletului:

1x buc. senzor miscare tip radar (doppler) 4-12V DC
