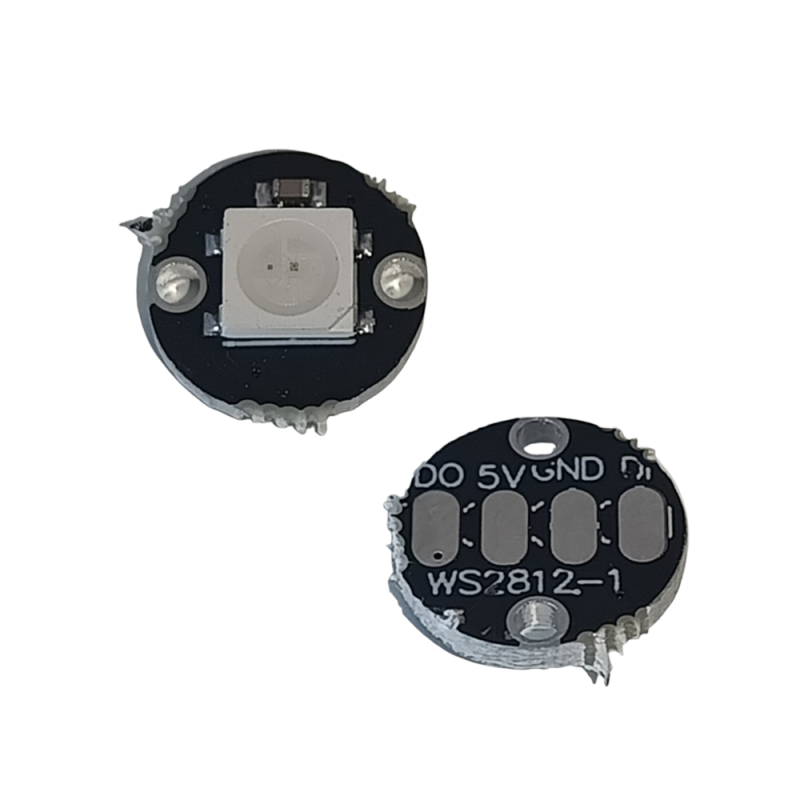

Modul LED RGB adresabil WS2812 neopixel rotund

Descrierea produsului:

Acest modul LED RGB adresabil WS2812 este ideal pentru proiecte de iluminare decorativă și efecte luminoase personalizate. Fiecare LED poate fi controlat individual printr-un semnal digital, permițând conectarea mai multor module în lanț pentru efecte complexe.

Specificații tehnice:

✔ Tip LED: WS2812B RGB adresabil

✔ Alimentare: 5V DC

✔ Diametru PCB: 11mm

✔ Dimensiune LED: 5mm

✔ Interfață: DI (Data In), DO (Data Out), 5V, GND

✔ Control: Protocol serial (un singur fir de date)

Exemplu de conectare:

Pentru realizarea acestui exemplu aveti nevoie de urmatorele componente:

1 x condensator 1000 uF (atentie mare la polaritatea condensatorului)
1 x rezistenta 470 ohm
1 x placa de dezvoltare UNO (cu cablu USB aferent)
1 x sursa de tensiune DC de 5V
diferite fire pentru realizarea legaturilor electrice
cel putin un modul adresabil cu WS2812

1. Conectati componentele ca in imaginea de mai sus (atentie mare la polaritatea condensatorului).
2. Conectati placa de dezvoltare UNO la PC
3. Deschideti Arduino IDE si setati:
      Tools -> Board: Arduino UNO
      Tools -> Port: portul pe care este conectat placa de dezvoltare
4. Descarcati libraria "PololuLedStrip" disponibila in sectiunea DESCARCARI
5. Incarcati libraria in arduino IDE folosind meniul Tools -> Manage libraries -> aici cautati "pololuledstrip"
6. Dupa incarcarea librariei deschideti exemplul urmator:
      File -> Examples -> PololuLedStrip -> LedStripColorTester
7. In linia de cod "PololuLedStrip<12> ledStrip;" modificati valoare 12 cu cel folosit (in exeplul din img. de mai sus pinul digital 6)
8. Deschideti "Serial Monitor", setati baud rate-ul la 115200 si puteti testa/modifica culoarea LED-ului folosind codul de culori (de exemplu pentru a obtine culoarea rosie tastati "255.0.0", verde tastati "0.255.0", etc)

Conținutul coletului:

✔ 1x Modul LED RGB WS2812 adresabil (11mm)
