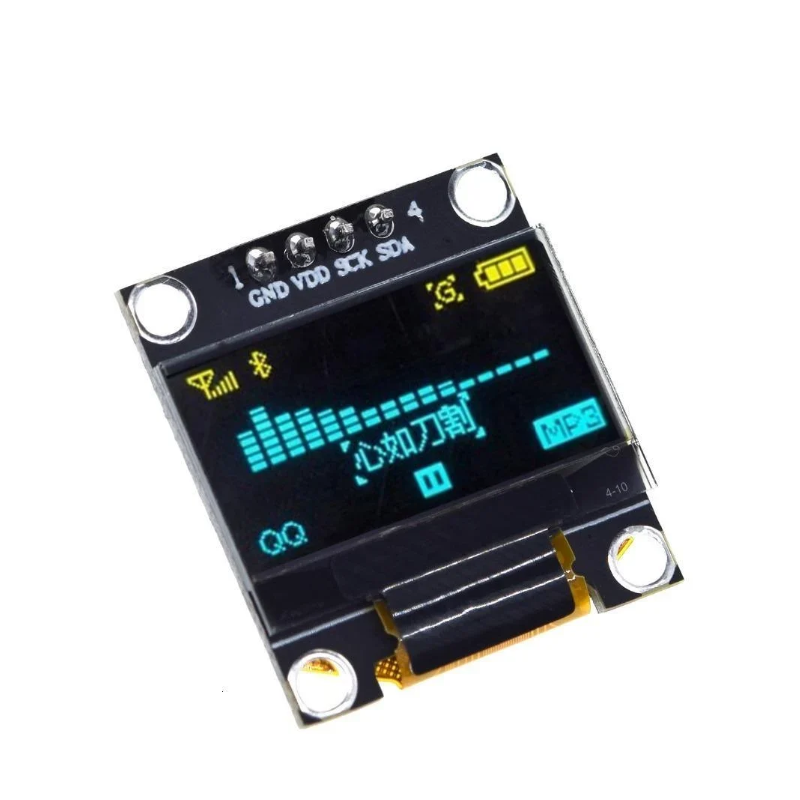

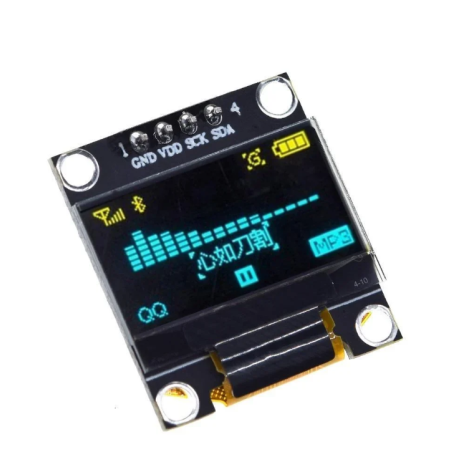

Display OLED 0.96" I2C Albastru-Galben

Descriere produs

Afișajul OLED de 0.96” cu driver SSD1306 este alegerea clasică pentru proiecte Arduino și microcontrolere când vrei un ecran mic, clar și ușor de controlat. Panoul are rezoluție 128×64 și zone colorate Yellow/Blue (de obicei ~1/3 galben, ~2/3 albastru), ceea ce îi dă un aspect modern fără a complica partea software — din punct de vedere al codului, afișajul rămâne monocrom. Comunicarea se face prin I²C, astfel încât ai nevoie doar de două linii de date (SCL/SDA) plus alimentare. Textul și grafica (iconițe, grafice simple, logo) se redau cu un contrast excelent, vizibile din aproape orice unghi.

Ideal pentru: meniuri simple, status senzori, ceasuri, termometre, proiecte portabile, contoare, debug vizual.

Detalii tehnice

• Diagonală activă: 0.96”
• Rezoluție: 128 × 64 pixeli
• Tehnologie: OLED (auto-emisie, contrast ridicat, fără iluminare de fond)
• Culori panou: Yellow/Blue (distribuția pe zone este hardware; conținutul este monocrom)
• Interfață: I²C (IIC)
• Controler: SSD1306
• Pini: GND, VDD (VCC), SCL, SDA (4 pini, pas 2.54 mm)
• Tensiune alimentare: 3.3 V – 5 V (tipic)
• Adresă I²C uzuală: 0x3C (în funcție de lot, unele plăci pot permite 0x3D)
• Consum: foarte redus (specific OLED, fără backlight)
• Compatibilitate: Arduino/AVR (Uno, Nano, Pro Mini), ESP8266/ESP32, STM32, Raspberry Pi Pico etc.
• Dimensiuni modul: aprox. 27 × 27 × 4 mm (orientativ, poate varia ușor în funcție de producător)
• Montaj: găuri de prindere pentru șuruburi M2 (acolo unde sunt prevăzute)

Schemă de conectare & exemplu de cod (Arduino)

Conectare rapidă (Arduino UNO)

• OLED GND → Arduino GND
• OLED VDD → 5V (sau 3.3V)
• OLED SCL → A5 (SCL)
• OLED SDA → A4 (SDA)

Pe plăcile moderne (ex. Arduino Leonardo/Mega/ESP32) folosește pinii dedicați I²C marcați SCL/SDA. Dacă folosești 3.3 V, alimentează și logica la 3.3 V.

Exemplu de cod (biblioteci Adafruit)

1. Instalează din Library Manager: Adafruit SSD1306 și Adafruit GFX Library.
2. Încarcă sketch-ul de mai jos (adresă 0x3C, 128×64):

#include <Wire.h>

#include <Adafruit_GFX.h>

#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128

#define SCREEN_HEIGHT 64

#define OLED_RESET    -1        // reset pe I2C, neutilizat

#define OLED_ADDRESS  0x3C      // adresă uzuală pentru majoritatea modulelor

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {

  Wire.begin(); // pornește I2C

  if (!display.begin(SSD1306_SWITCHCAPVCC, OLED_ADDRESS)) {

    for (;;); // oprește dacă nu găsește display-ul

  }

  display.clearDisplay();

  // Text simplu

  display.setTextSize(1);

  display.setTextColor(SSD1306_WHITE);

  display.setCursor(0, 0);

  display.println(F("ArduShop - OLED 0.96\""));

  display.println(F("SSD1306 I2C 128x64"));

  display.display();

  delay(1500);

  // Grafică: dreptunghi și cerc

  display.clearDisplay();

  display.drawRect(0, 0, SCREEN_WIDTH, SCREEN_HEIGHT, SSD1306_WHITE);

  display.fillCircle(SCREEN_WIDTH/2, SCREEN_HEIGHT/2, 12, SSD1306_WHITE);

  display.setCursor(10, 50);

  display.setTextSize(1);

  display.println(F("Status: OK"));

  display.display();

}

void loop() {

  // exemplu: mic efect de bară de progres

  static int w = 0;

  display.fillRect(10, 40, w, 8, SSD1306_WHITE);

  display.display();

  delay(60);

  w += 2;

  if (w > 108) {

    display.clearDisplay();

    display.drawRect(8, 38, 112, 12, SSD1306_WHITE);

    w = 0;

  }

}

Notă: porțiunile Yellow/Blue sunt determinate hardware; nu există comenzi software pentru a schimba culorile. Conținutul afișat este monocrom, dar va apărea galben/albastru în funcție de zona în care cade.

Conținutul pachetului

• 1 × Modul OLED 0.96” I²C, 128×64, SSD1306, 4 pini (GND, VDD, SCL, SDA)
