Descriere produs

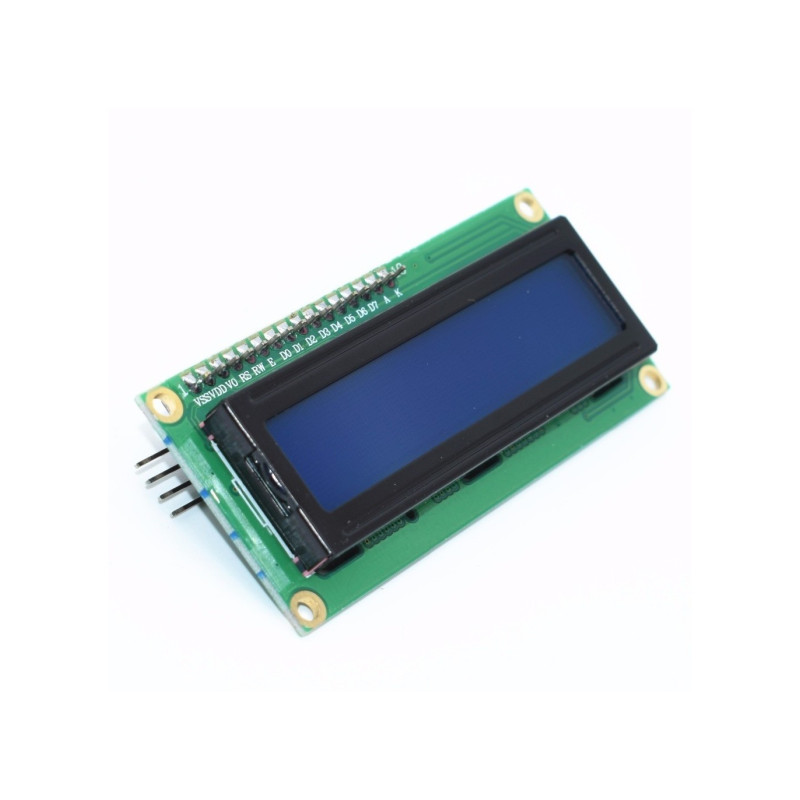

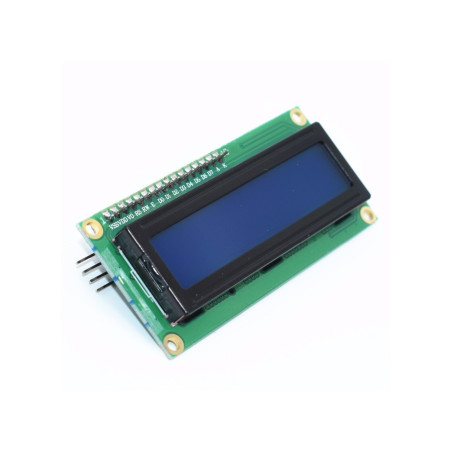

LCD 1602 cu modul I²C cositorit (pre-asamblat) – o soluție simplă și curată pentru a adăuga afișaj text proiectelor tale. Cu interfața I²C deja montată pe spatele ecranului, ai nevoie doar de 4 fire (VCC, GND, SDA, SCL), fără pini suplimentari pentru date și control. Afișajul este compatibil HD44780, oferă 2 rânduri a câte 16 caractere, potențiometru de contrast pe placă și iluminare de fundal controlabilă. Ideal pentru Arduino/GroundStudio, ESP8266/ESP32, Raspberry Pi și alte platforme compatibile I²C.

Detalii tehnice

• Format afișaj: 16 caractere × 2 rânduri (matrice 5×8 puncte per caracter)
• Controler: HD44780 sau compatibil
• Interfață: I²C prin expander PCF8574 (sau echivalent)
• Tensiune alimentare: 5 V DC recomandat
• Curent tipic: ~20–30 mA (în funcție de iluminare)
• Iluminare de fundal: LED, activabilă/dezactivabilă (jumper/backlight pe modul)
• Reglaj contrast: potențiometru trimmer pe modul
• Viteză I²C: până la 100 kHz (Standard Mode)
• Adresă I²C: uzual 0x27 sau 0x3F (configurabilă prin jumper-ele A0/A1/A2 de pe modul)
• Conectori:
  • I²C: GND, VCC, SDA, SCL
• Dimensiuni: format standard 1602 (aprox. 80 × 36 mm; găuri de fixare pe placă)
• Compatibilitate: plăci Arduino/GroundStudio (Uno, Nano, Mega etc.), ESP8266/ESP32, Raspberry Pi ș.a.

Notă: Deși multe configurații pot funcționa și la 3,3 V, pentru contrast și luminozitate optime se recomandă 5 V.

Exemplu de conexiune & cod (Arduino)

Conexiuni rapide

• VCC → 5V
• GND → GND
• SDA →
  • Arduino Uno/Nano: A4
  • Arduino Mega: D20 (SDA)
• SCL →
  • Arduino Uno/Nano: A5
  • Arduino Mega: D21 (SCL)

Cod demonstrativ (LiquidCrystal_I2C)

#include <Wire.h>

#include <LiquidCrystal_I2C.h>

// Schimbă adresa în 0x3F dacă 0x27 nu funcționează

LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {

  lcd.init();          // inițializează LCD-ul

  lcd.backlight();     // pornește iluminarea de fundal

  lcd.clear();

  lcd.setCursor(0, 0);

  lcd.print("Salut, Ardushop!");

  lcd.setCursor(0, 1);

  lcd.print("LCD 1602 I2C :)");

}

void loop() {

  // aici poți actualiza textul după nevoie

}

Sfaturi utile:

• Dacă nu apare nimic pe ecran, rotește ușor trimmerul de contrast.
• Dacă textul tot nu se afișează, încearcă cealaltă adresă (0x27 ↔ 0x3F).
• Pentru alte plăci (ex. ESP32), folosește pinii I²C dedicați ai plăcii și setează corect SDA/SCL.

Conținut pachet

• 1 × LCD 1602 cu modul I²C pre-cositorit (gata de utilizare)
