Descriere produs

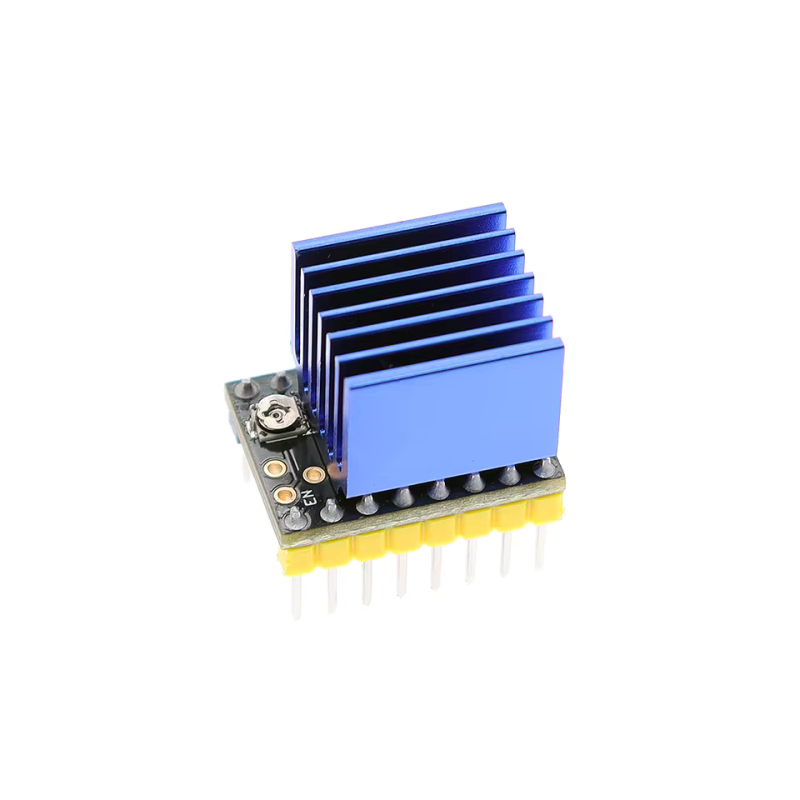

TMC2209 este un driver de motor pas cu pas silențios și eficient, ideal pentru imprimante 3D, CNC-uri mici și proiecte DIY. Compatibil cu interfața clasică STEP/DIR și configurabil prin UART (mod „jumperless” din fabrică), modulul oferă mișcări fine cu până la 256 micro-pași (interpolare internă) și control precis al curentului. Radiatorul din aluminiu inclus ajută la menținerea temperaturilor scăzute la curenți ridicați, pentru fiabilitate pe termen lung. Funcționează cu logică de 3,3 V sau 5 V, ceea ce îl face ușor de integrat cu majoritatea plăcilor Arduino și MCU-urilor moderne.

Detalii tehnice

• Model driver: TMC2209
• Curent maxim de ieșire: 2 A
• Curent recomandat în regim continuu: până la 1,7 A (cu răcire corespunzătoare)
• Microstepping: până la 256 micro-pași (interpolare internă); selecție HW prin MS1/MS2
  • MS1 Low + MS2 Low → 1/8 pas
  • MS1 High + MS2 High → 1/16 pas
  • MS1 High + MS2 Low → 1/32 pas
  • MS1 Low + MS2 High → 1/64 pas
• Interfețe: STEP/DIR sau UART (suport implicit pentru „jumperless UART”)
• Tensiune alimentare motor (VM): 5,5–38 V
• Tensiune logică (VIO): 3,3 V / 5 V
• Pinout (orientativ):
  • Latura logică: EN, MS1, MS2, PDN, USART, CLK, STEP, DIR
  • Latura putere: VM, GND, M1B, M1A, M2A, M2B, VIO, GND
• Caracteristici practice: mișcare silențioasă, control avansat al curentului, compatibilitate mecanică cu plăcile tip A4988/TMC, radiator din aluminiu inclus

Notă: pentru curenți mari, folosiți flux de aer și radiatorul inclus; setați corect curentul RMS prin UART sau potențiometru (în funcție de variantă) și asigurați masă comună între logică și alimentarea motorului.

Conținut pachet

• 1 × modul driver pas cu pas TMC2209
• 1 × radiator din aluminiu pentru driver
