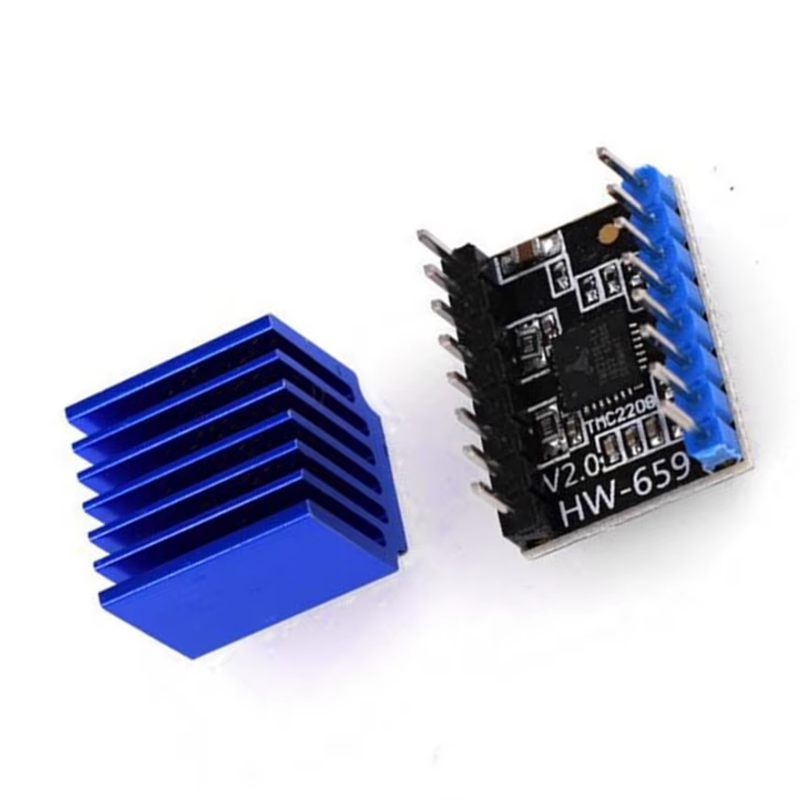

Driver motor pas cu pas (stepper) TMC2208 V2.0
Livram și în lockere
Ridică-ți comenzile când vrei tu!
Livrare rapidă: o zi lucrătoare!
Comandă până la ora 14:00 și expediem astăzi coletul
Garantie 2 ani
Produse sigure, fără griji!
Retur simplu în 14 zile
Produse nefolosite? Retur fără întrebări!
Descriere
Descrierea produsului:
Modulul TMC2208 V2.0 este un driver de motor pas cu pas ultra-silențios, ideal pentru imprimante 3D și alte aplicații CNC. Folosește tehnologia StealthChop2™ pentru o funcționare aproape imperceptibilă, reducând zgomotul motorului sub 10dB. Este echipat cu un nou radiator pentru disipare termică eficientă și suportă până la 256 de subdiviziuni prin interpolare inteligentă.
Caracteristici principale:
- Tehnologie ultra-silențioasă – StealthChop2™: Motorul funcționează extrem de silențios, ideal pentru imprimante 3D care necesită un mediu de lucru liniștit.
- Mod de chopping dinamic – SpreadCycle™: Oferă control stabil al curentului fără fluctuații în zona de trecere a semnalului sinusoidal, rezultând o mișcare mai lină și mai precisă.
- Generare redusă de căldură: Comparativ cu TMC2100, TMC2208 produce mai puțină căldură la același curent, permițând utilizarea cu radiatoare mai mici.
- Interpolare inteligentă: Subdiviziunile sunt extinse din 16 la 256 prin algoritm diferențial, pentru o mișcare fină și silențioasă chiar și la impulsuri reduse.
- Materiale de calitate: Construit cu componente durabile, pentru stabilitate și fiabilitate în timp.
Specificații tehnice:
- Model cip: TMC2208
- Curent maxim ieșire: 1.4A
- Curent recomandat: până la 1.2A
- Curent din fabrică (default): 0.7A
- Subdiviziuni microstepping: până la 256
- Mod de configurare: STEP/DIR sau UART
- Tensiune de alimentare motor: 5V – 36V
- Tensiune logică: 3.3V / 5V
Instrucțiuni de utilizare:
- Radiatorul trebuie lipit direct pe PCB – atenție la orientare pentru a evita scurtcircuite între pini și radiator.
- Direcția motorului este opusă față de driverele A4988/8825. Dacă înlocuiți un A4988, ajustați direcția motorului din firmware sau prin inversarea conexiunii.
Algoritm de ajustare a curentului (VREF):
- VREF se măsoară între GND și pinul central al potențiometrului.
- Nu conectați motorul în timpul măsurării – se poate deteriora driverul.
- Folosiți o sursă de alimentare dedicată în timpul măsurării (nu doar portul USB).
- Asigurați-vă că driverul este inserat corect – nu inversați direcția!
Conținutul pachetului:
- 1x Modul driver TMC2208 V2.0
- 1x Radiator aluminiu (prelipit sau separat)
Detalii
AJSCHB_TMC2208_V2.0
6427854038449
