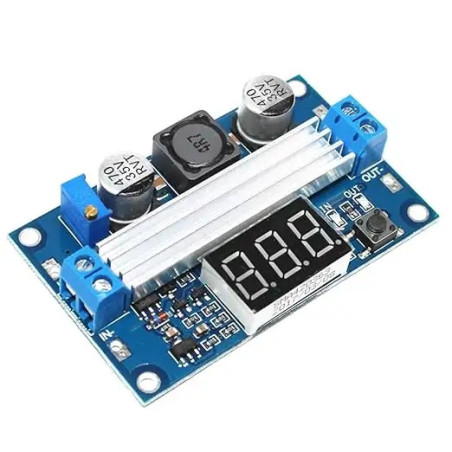

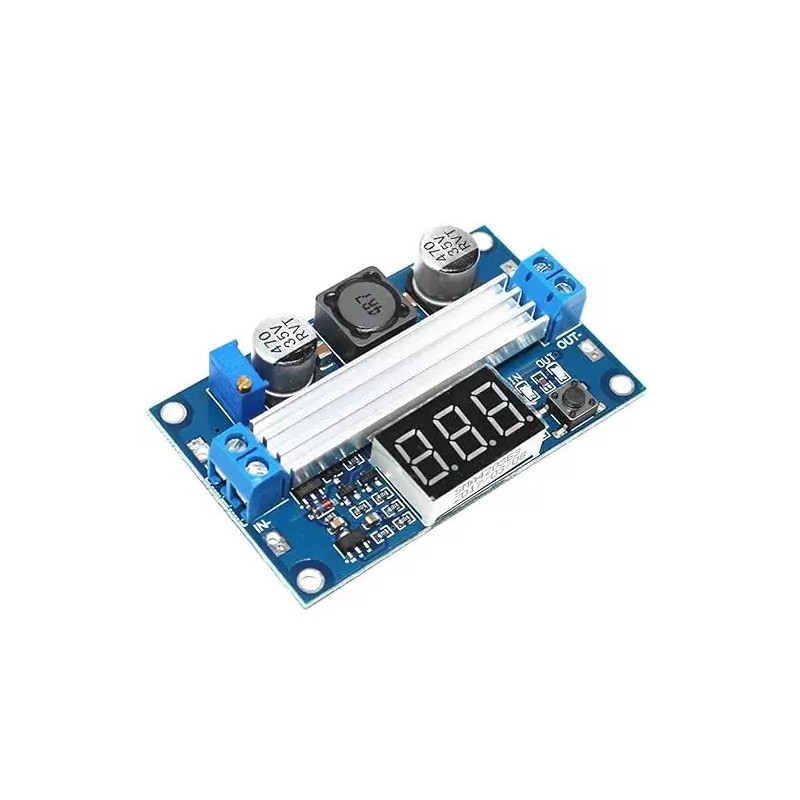

Modul boost reglabil HW-317 (3,5–35 V) cu afișaj digital

Descriere produs

Transformă o sursă DC de joasă tensiune într-o alimentare de tensiune mai mare, stabilă și eficientă. Modulul step-up HW-317 integrează convertor de putere și voltmetru digital care poate afișa atât tensiunea de intrare (IN), cât și tensiunea de ieșire (OUT). Reglajul tensiunii se face fin, din potențiometru, iar două butoane tactile îți oferă control rapid asupra afișajului și calibrarea acestuia.

Funcționalitatea butoanelor IN/OUT

• Buton „SEL” (de regulă, cel din stânga):
  Apăsare scurtă → comută afișajul între IN și OUT.
  Apăsare lungă (poate varia pe lot) → poate opri/porni afișajul sau modifica intensitatea lui.
• Buton „ADJ” (de regulă, cel din dreapta):
  În utilizare normală nu schimbă tensiunea; este folosit pentru calibrarea afișajului (vezi pașii de mai jos).
• Observație: Comutarea IN/OUT afectează doar ce vezi pe ecran, nu modifică tensiunea de ieșire (aceasta se reglează numai din potențiometru).

Procedura de calibrare a afișajului (pentru IN și OUT)

1. Selectează canalul pe care vrei să-l calibrezi (IN sau OUT) prin apăsări scurte pe SEL până apare pe ecran.
2. Aplică o tensiune de referință stabilă și măsoar-o cu un multimetru (ex.: 5,00 V / 12,00 V / 24,00 V).
3. Intră în modul de calibrare: ține apăsat ~2–3 secunde ADJ (sau, în funcție de lot, ambele butoane) până când cifrele încep să clipească.
4. Ajustează valoarea afișată cu butoanele (stânga/dreapta) până se potrivește cu valoarea măsurată cu multimetrul.
5. Memorează corecția: ține din nou apăsat ~2–3 secunde ADJ.
6. Repetă procedura și pentru celălalt canal (IN sau OUT), dacă este necesar.
   Recomandări: fă calibrarea cu sarcina deconectată; verifică apoi și sub sarcină, deoarece pot apărea variații mici (0,05–0,20 V) în funcție de încărcare.

Ideal pentru proiecte pe baterii, alimentarea benzilor LED de 12 V din 5 V, prototipare, echipamente auto sau hobby.

Atenție la polaritate: modulul nu are protecție la inversarea alimentării.

Detalii tehnice

• Tensiune de intrare: 3,0–35 V DC
• Tensiune de ieșire: 3,5–35 V DC (întotdeauna > Vin)
• Curent de ieșire: până la 6 A (în funcție de diferența Vin/Vout și răcire)
• Putere: până la ~100 W (condiții favorabile), ~75 W tipic
• Eficiență: până la 96 %
• Afișaj LED: domeniu tipic 4–40 V; comutare între IN/OUT din buton
• Calibrare afișaj: separată pentru IN și OUT, memorare internă
• Protecție la scurtcircuit: limitare de curent internă (~14 A)
• Protecție la inversare intrare: nu
• Elemente de control: potențiometru reglaj Vout + 2 butoane tactile
• Conectori: borne cu șurub pentru IN+/IN− și OUT+/OUT−
• Dimensiuni aproximative: 67 × 42 × 12 mm

Conținutul pachetului

• 1× modul DC-DC boost reglabil HW-317 cu afișaj digital
• 4× distanțiere cu piulițe
• 1× radiator

ATENȚIE!

Radiatorul inclus nu garantează funcționarea în orice mediu.

Asigurați răcirea corespunzătoare prin metode adiționale dacă este nevoie.
